Протон М (ВА50-45Про) до 6300 А



Воздушные автоматические выключатели нового поколения серии «Протон М» являются продолжением известной на российском рынке серии «Протон» (ВА50-45Про) на токи от 630 до 6300 А cтационарного и выкатного исполнения.

Серия «Протон М» имеет улучшенные характеристики, максимально удовлетворяющие требованиям современных проектов. Адаптивный подход к формированию комплектации автоматического выключателя на этапе размещения заказа позволяет легко и быстро подобрать необходимые параметры защиты под ваши требования. Стандартные электронные расцепители МР4, а также расцепители МР6 с функциями измерения токов, активной, реактивной и полной мощности, наглядного графического отображения мгновенных, максимальных и средних значений параметров сети, обмена данными по сети Modbus и логической селективности – всё это позволяет организовать защиту, соответствующую самым высоким требованиям.

Основные характеристики:

  • Три типоразмера: Протон М 25, Протон М 40 и Протон М 63.
  • Диапазон номинальных токов:
    • от 630 до 2500 А для Протон М 25
    • от 630 до 4000 А  для Протон М 40
    • от 5000 до 6300 A для Протон М 63
  • Значения номинальной предельной наибольшей отключающей способности Ics=100%Icu:
    • 85 кА для Протон М 25
    • 100 кА для Протон М 40
    • 120 кA для Протон М 63
  • Электронные расцепители с дисплеем: стандартные MP4 (тип LSI и LSIG) и MP6 с расширенным функционалом (тип LSI и LSIG). Функция передачи данных по протоколу Modbus во всех вариантах расцепителей.
  • Стационарное и выкатное исполнение.
  • Количество полюсов: 3 или 4.
  • Стандартный комплект поставки: автоматический выключатель выкатного или стационарного исполнения с электронным расцепителем, внешний блок питания электронного расцепителя, клеммы для присоединения шин, межполюсные перегородки, уплотнитель двери (рамка) IP40.
  • Дополнительные аксессуары (сборочные единицы — электрические и монтажные аксессуары) заказываются отдельным артикулом. Установка аксессуаров производится только на заводе.
  • Автоматический выключатель поставляется в готовом к установке виде с предустановленными аксессуарами согласно спецификации заказа, в комплекте также идут паспорт и инструкция по эксплуатации по ЕСКД.
  • Температура эксплуатации: от −25 до +60 ºС.
  • Гарантия на автоматический выключатель и аксессуары 5 лет.
  • Сделано в России.



Руководство по выбору

icon
icon
icon
icon
icon
icon
icon
icon Сбросить параметры

icon Выберите все параметры

Основные преимущества

  • Заказ комплектации выключателя по опросному листу — гибкость выбора для клиента, без переплат за ненужные аксессуары.
  • Широкий функционал защиты даже в самой базовой комплектации (LSI или LSIG).
  • Стандартные электронные расцепители МР4 с функцией измерения базовых параметров (I, U, P), а также расцепители с расширенным функционалом МР6 с измерениями токов, активной, реактивной и полной мощности, наглядным графическим отображением мгновенных, максимальных и средних значений параметров сети, обменом данных по сети Modbus и логической селективностью в обоих версиях МР4 и МР6. ЖК-дисплей во всех версиях, меню настройки на русском языке.
  • Максимально функциональная базовая комплектация, конструктивные элементы которой упрощают сборку и дальнейшее обслуживание НКУ. Ключевые функциональные элементы устанавливаются и настраиваются на производстве бесплатно — гарантия качества и соответствие заявленным характеристикам.
  • Компактные габариты, простота монтажа, надёжность конструкции, премиальные материалы — всё соответствует стандартам производства самых современных типов НКУ.
  • Универсальные электрические и механические аксессуары (включающая катушка, независимый расцепитель, расцепитель минимального напряжения, а также устройства для блокировки и механической взаимоблокировки) облегчают выбор и оптимизируют складские запасы.
  • Адаптируемость к различным конфигурациям шин в распределительном щите.
  • Для реализации автоматического переключения цепей нагрузки от одного источника к другому предусмотрена система взаимной механической блокировки тросами для устройств в различных конфигурациях и установленных по вертикали или по горизонтали относительно друг друга.
  • Повышенная надежность конструкции аппарата Ics=100%Icu. Проверено в собственном Испытательном центре электрооборудования.
  • Соответствуют стандартам ТР ТС 004/2011, ТР ТС 020/2011, ТР ЕАЭС 037/2016 RoHS, ГОСТ IEC 60947‑2.
  • Полная сопроводительная и техническая документация в соответствии с ГОСТ.
  • 2D и 3D-модели для САПР. База ETIM-параметров.
  • Программа поддержки и сопровождения проектов, полная техническая и сервисная поддержка от завода. Обучения ИТС, конструкторов, монтажников, эксплуатационников в собственном учебном центре. Шефмонтаж, платные и бесплатные сервисные услуги.
  • Сделано в России. Многолетний опыт разработки и производства на собственной современной площадке в г. Ульяновск по мировым и российским стандартам качества и менеджмента производства.
  • Выкатное исполнение 3П-4П
    Выкатное исполнение 3П-4П Выкатное исполнение 3П-4П
  • Cтационарное исполнение 3П-4П
    Cтационарное исполнение 3П-4П Cтационарное исполнение 3П-4П

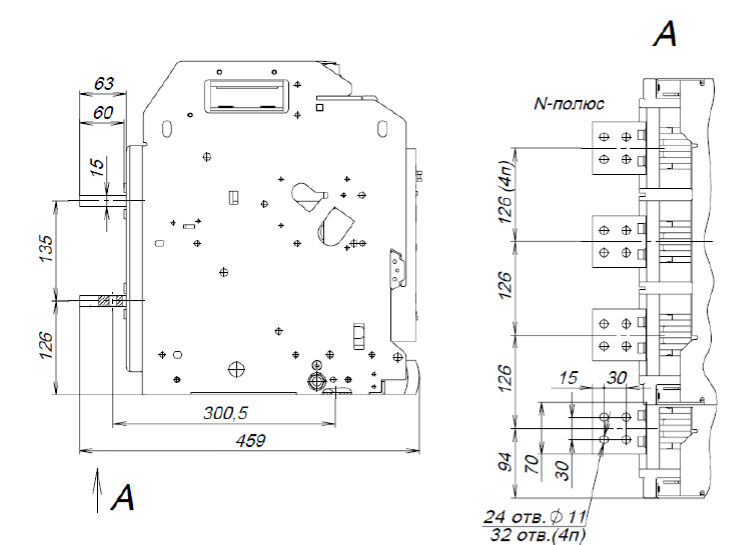

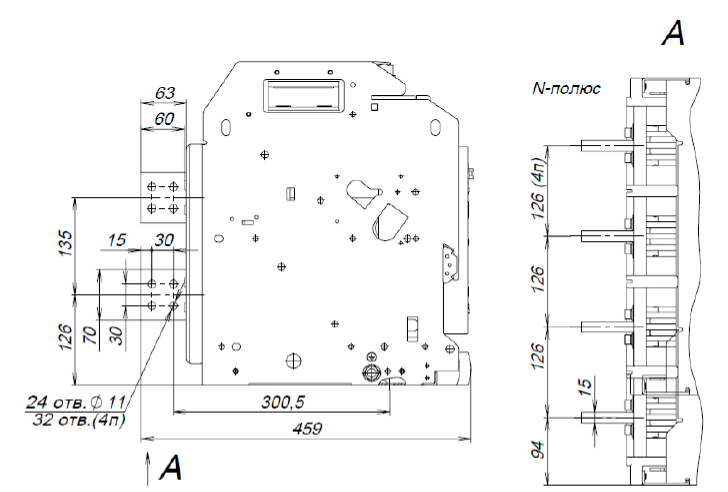

  • Выкатное исполнение 3П-4П
    Выкатное исполнение 3П-4П Выкатное исполнение 3П-4П
    Номинальный ток до 630-2500 А

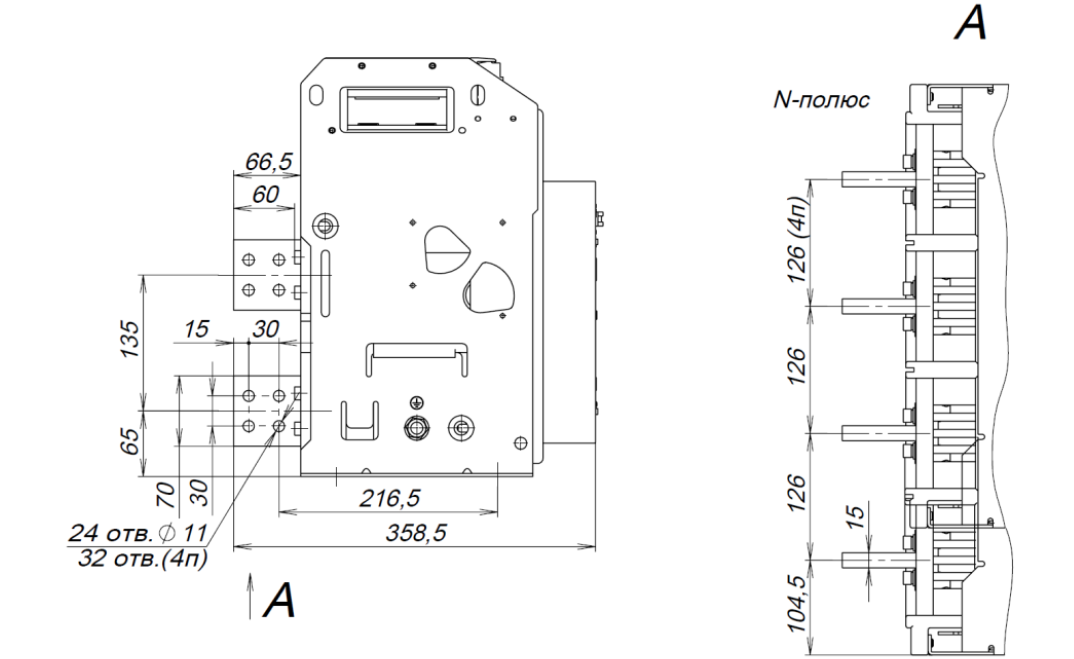

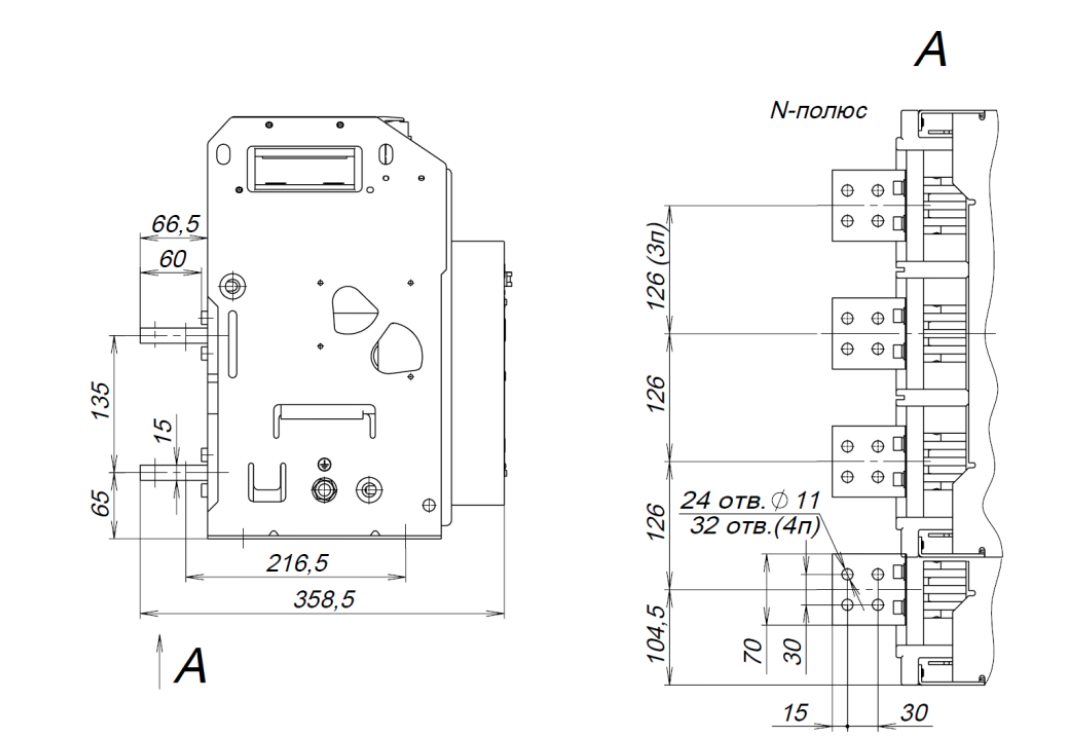

  • Cтационарное исполнение 3П-4П
    Cтационарное исполнение 3П-4П Cтационарное исполнение 3П-4П
    Номинальный ток до 630-2500 А

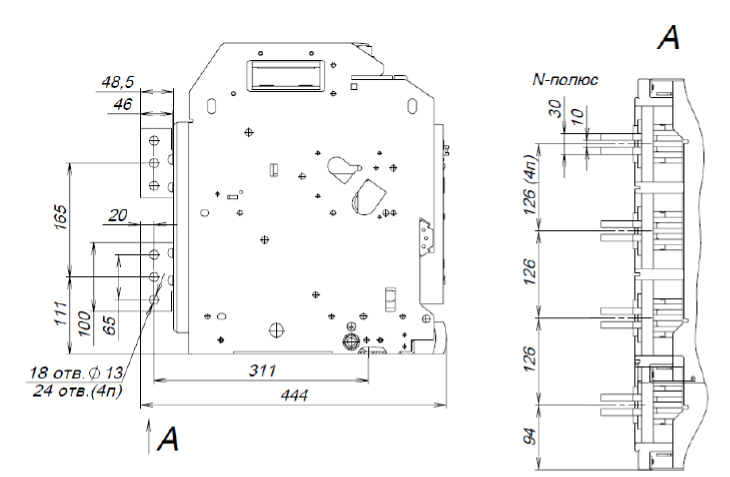

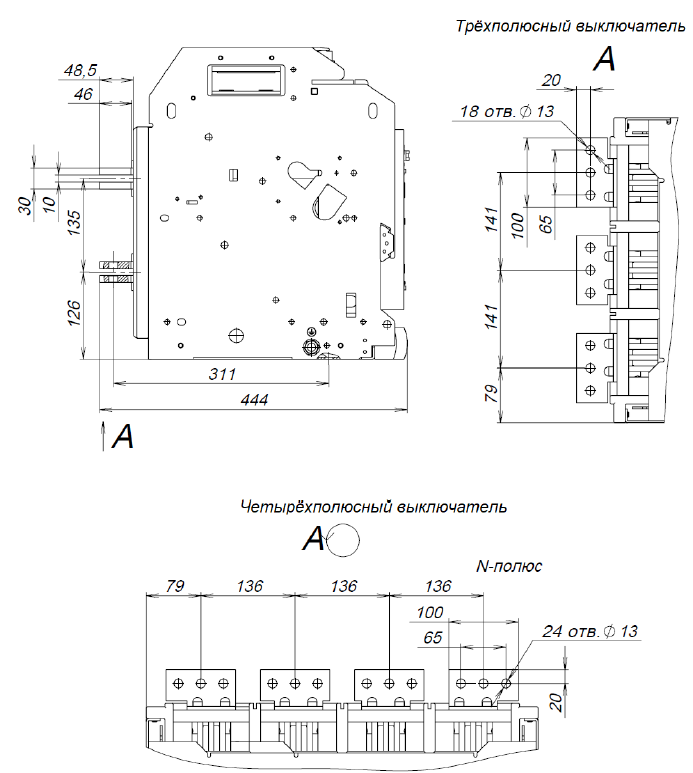

  • Выкатное исполнение 3П-4П
    Выкатное исполнение 3П-4П Выкатное исполнение 3П-4П
    Номинальный ток до 3200 А

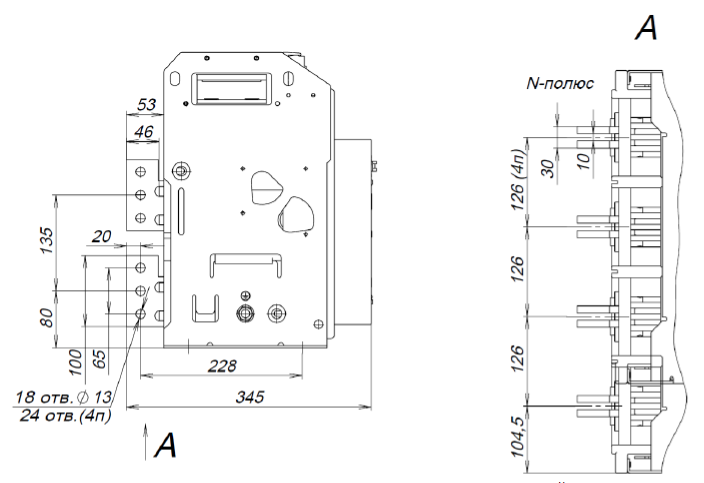

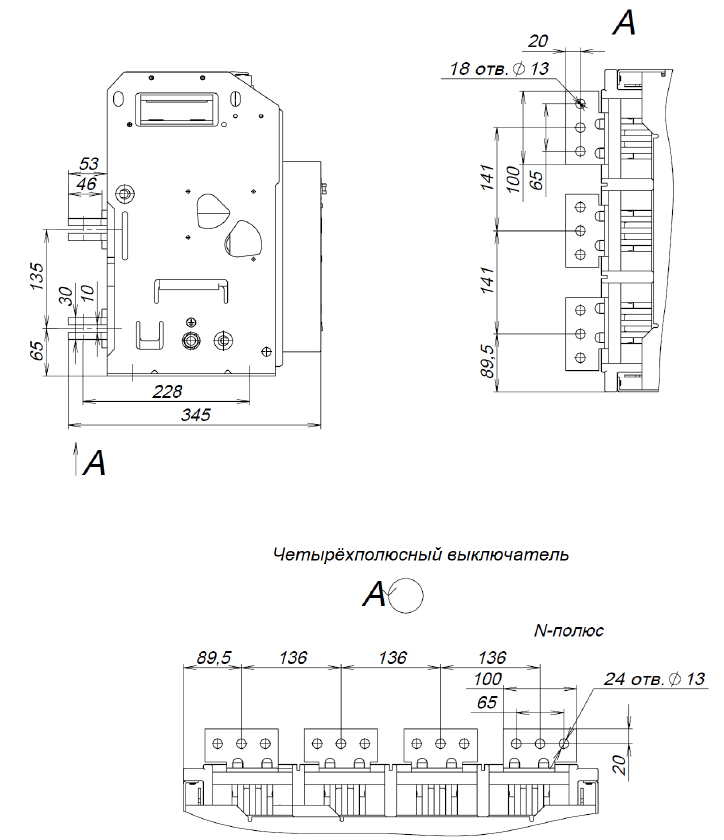

  • Cтационарное исполнение 3П-4П
    Cтационарное исполнение 3П-4П Cтационарное исполнение 3П-4П
    Номинальный ток до 3200 А

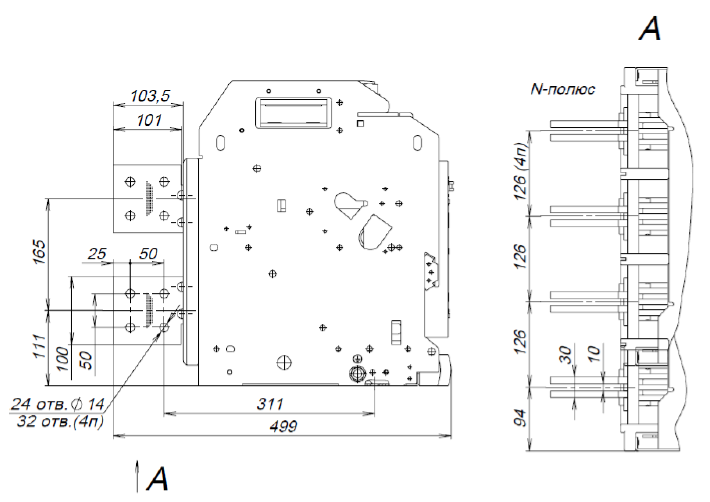

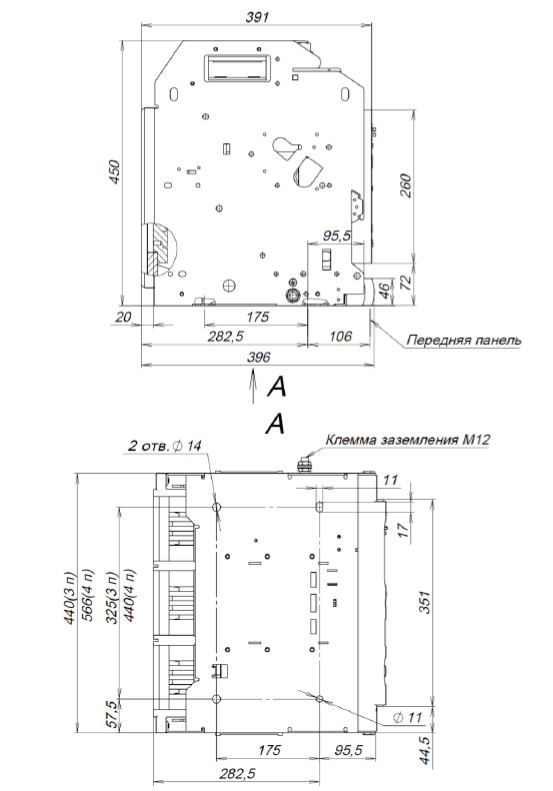

  • Выкатное исполнение 3П-4П
    Выкатное исполнение 3П-4П Выкатное исполнение 3П-4П
    Номинальный ток до 4000 А

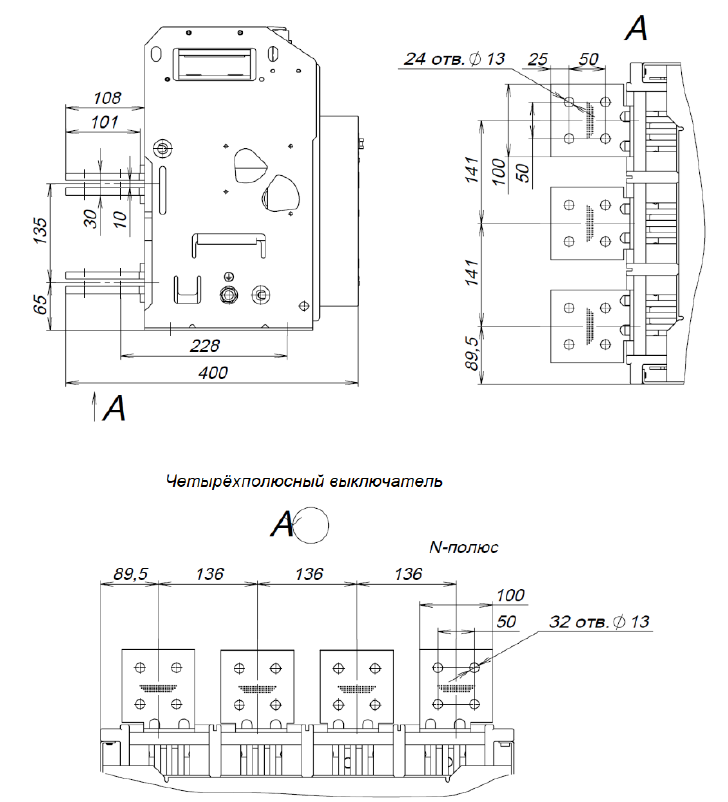

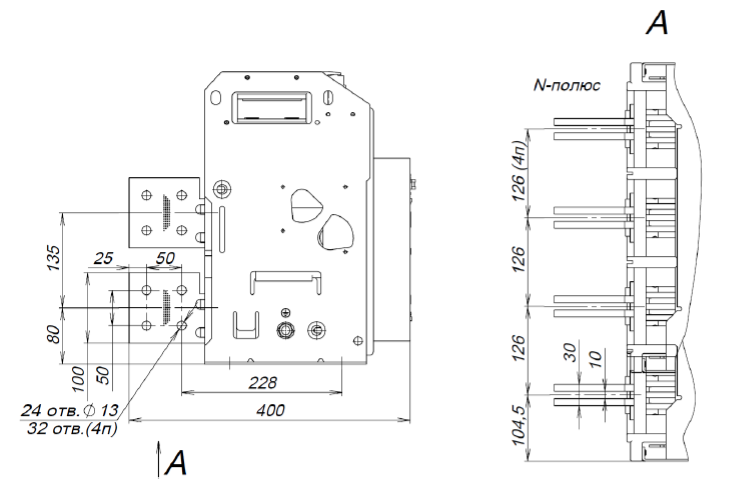

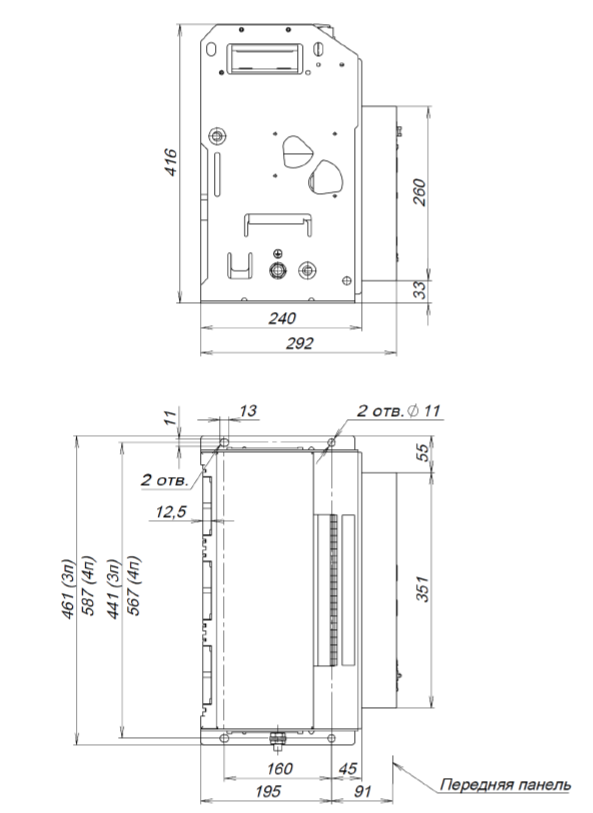

  • Cтационарное исполнение 3П-4П
    Cтационарное исполнение 3П-4П Cтационарное исполнение 3П-4П
    Номинальный ток до 4000 А

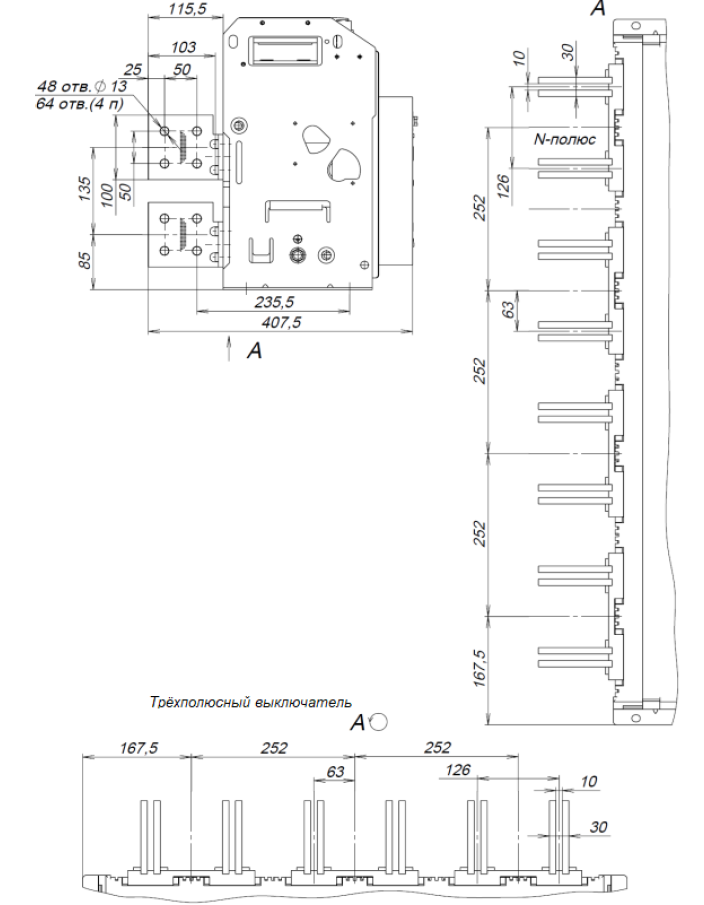

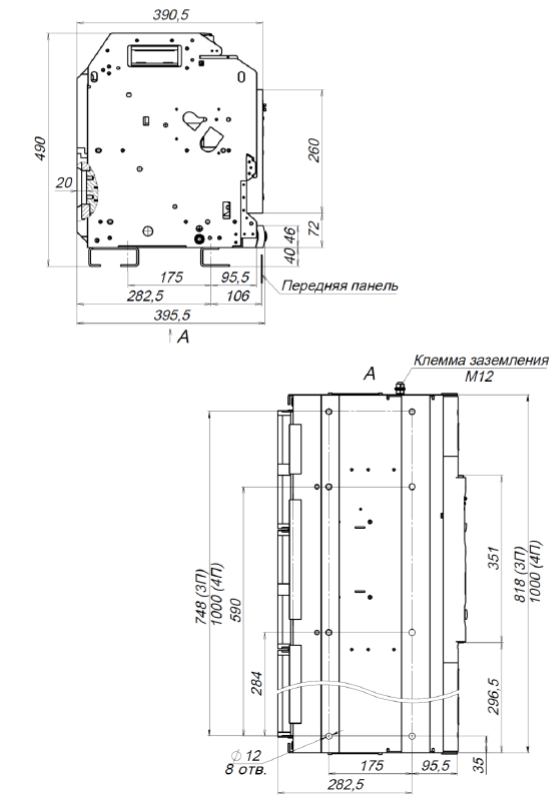

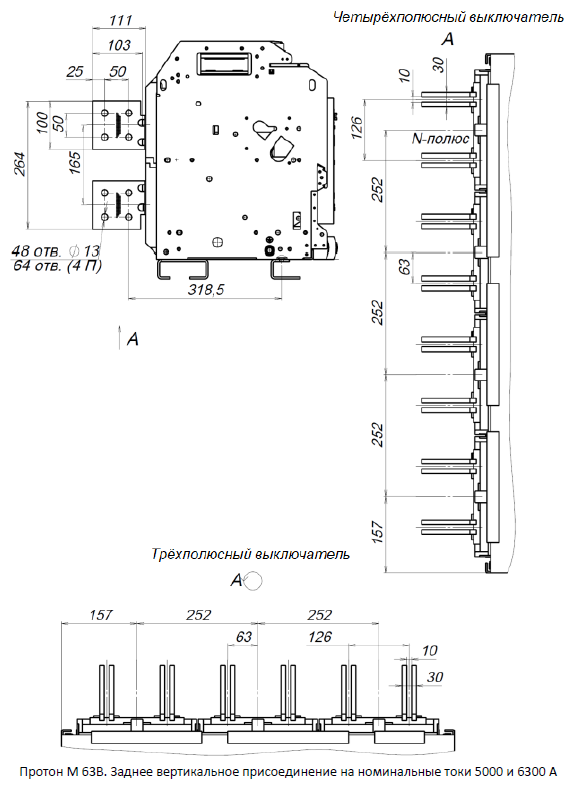

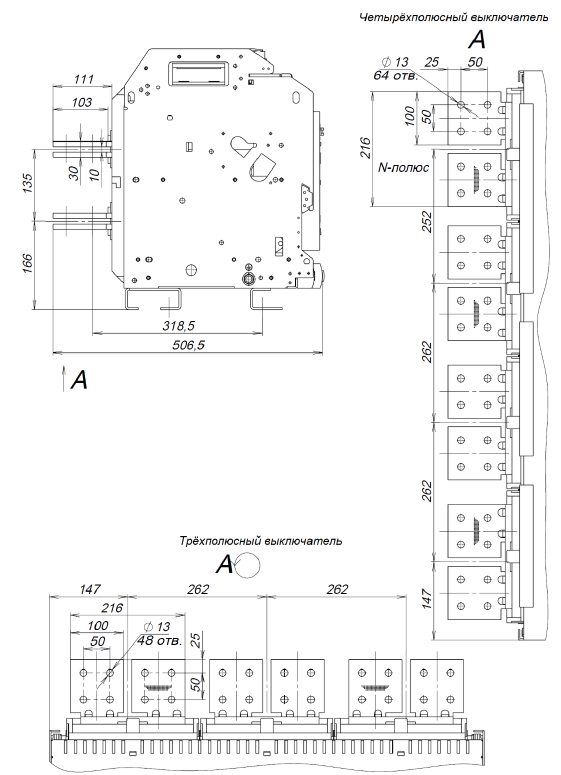

  • Выкатное исполнение 3П-4П
    Выкатное исполнение 3П-4П Выкатное исполнение 3П-4П
    Номинальный ток до 5000 А

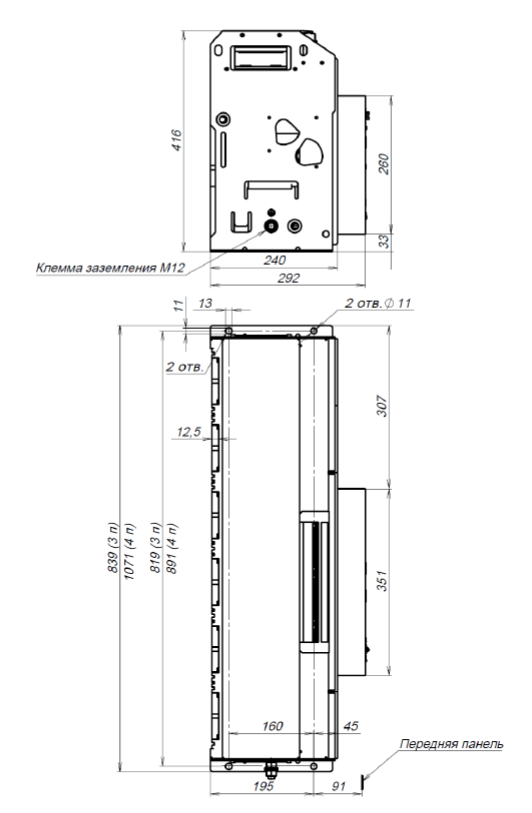

  • Cтационарное исполнение 3П-4П
    Cтационарное исполнение 3П-4П Cтационарное исполнение 3П-4П
    Номинальный ток до 5000 А
Уплотнитель двери IP40
Уплотнитель двери IP40
Арт. 7005653 и 7005655

Уплотнитель двери IP40

Назначение: Монтируется на двери шкафа и обеспечивает степень защиты IP40.

Способ поставки: входит в базовый комплект поставки.

При необходимости доступен для отдельного заказа.



Межполюсные перегородки
Межполюсные перегородки
Арт. 7005656…7005659

Межполюсные перегородки

Назначение: для повышения прочности изоляции между фазами и предотвращения коротких замыканий, вызванных посторонними предметами.

Тип: для стационарной версии

Способ поставки: входят в базовый комплект поставки.

При необходимости доступны для отдельного заказа.



Моторный привод для Протон М 25
Моторный привод для Протон М 25
Арт. 7005677…7005679

Моторный привод для Протон М 25

Назначение: предназначен для взвода пружины автоматического выключателя.

После цикла В-О электродвигательный привод автоматически осуществляет повторный взвод пружины.

Номинальное рабочее напряжение (Us): 230 В перем. тока/пост. тока

Характеристики: штатный режим работы в диапазоне напряжений (85-110 %) Us

Режим работы: повторно-кратковременный режим

Способ поставки: опционально



Моторный привод для Протон М 40
Моторный привод для Протон М 40
Арт. 7005680…7005682

Моторный привод для Протон М 40

Назначение: предназначен для взвода пружины автоматического выключателя.

После цикла В-О электродвигательный привод автоматически осуществляет повторный взвод пружины.

Номинальное рабочее напряжение (Us): 110 В пост тока; 230 В перем. тока/пост. тока; 400 В перем. тока

Характеристики: штатный режим работы в диапазоне напряжений (85-110 %) Us

Режим работы: повторно-кратковременный режим

Способ поставки: опционально



Моторный привод для Протон М 63
Моторный привод для Протон М 63
Арт. 7005660…7005662

Моторный привод для Протон М 63

Назначение: предназначен для взвода пружины автоматического выключателя.

После цикла В-О электродвигательный привод автоматически осуществляет повторный взвод пружины.

Номинальное рабочее напряжение (Us): 400 В перем. тока

Характеристики: штатный режим работы в диапазоне напряжений (85-110 %) Us

Режим работы: повторно-кратковременный режим

Способ поставки: опционально



Включающая катушка
Включающая катушка
Арт. 7005669...7005671

Включающая катушка

Назначение: дистанционное включение автоматического выключателя

Номинальное рабочее напряжение (Us): 230 В перем./пост. тока; 400 В перем. тока; 110 В пост. тока

Характеристики: размыкающий электромагнит размыкает автоматический выключатель при подаче на него напряжения (70-110 %) Us

Режим работы: повторно-кратковременный режим, время срабатывания 30 мс

Способ поставки: опционально



Независимый расцепитель
Независимый расцепитель
Арт. 7005673…7005675

Независимый расцепитель

Назначение: дистанционное отключение автоматического выключателя

Номинальное рабочее напряжение (Us): 230 В перем./пост. тока; 400 В перем. тока; 110 В пост. тока

Характеристики: размыкающий электромагнит размыкает автоматический выключатель при подаче на него напряжения (70-110 %) Us

Режим работы: повторно-кратковременный режим, время срабатывания 30 мс

Способ поставки: опционально



Модуль внешнего питания расцепителя
Модуль внешнего питания расцепителя
Арт. 7005683 и 7005684

Модуль внешнего питания расцепителя

Назначение: обеспечивает питание электронного расцепителя автоматического выключателя

Номинальное рабочее напряжение (Us): 230 В перем./пост. тока, 110 В пост. тока; 400 В перем. тока;

Характеристики: рабочее напряжение (110%~85%) Us

Способ монтажа: на din рейке 35 мм или на монтажное основание

Способ поставки: входит в базовый комплект поставки.

Доступен для отдельного заказа если дополнительно необходим.

Примечание: при подключении питания на клеммы автоматического выключателя необходимо соблюдать полярность!

Для питания электронного расцепителя Протон М необходимо использовать только штатный внешний модуль питания!

Поставляется в комплекте поставки.
Доступен для заказа, как запасная часть.



Расцепитель минимального напряжения
Расцепитель минимального напряжения
Арт. 7005685 и 7005686

Расцепитель минимального напряжения

Назначение: предназначен для защиты потребителей от пониженного напряжения

Номинальное рабочее напряжение (Us): 230 В перем. тока

Тип: Мгновенное срабатывание, задержка срабатывания

Характеристики: нормальный режим работы при (100%~85%)Ue - аппарат замкнут. При (70%~35%)Ue - аппарат размыкается. При ≤ 35 % Ue или резком падении замкнутый автоматический выключатель мгновенно размыкается, разомкнутый автоматический выключатель не включается до возврата питающего напряжения к нормальному значению.

Режим работы: длительный режим работы

Способ поставки: опционально



Расцепитель минимального напряжения с задержкой 0,3-5с.
Расцепитель минимального напряжения с задержкой 0,3-5с.
Арт. 7005687 и 7005688

Расцепитель минимального напряжения с задержкой 0,3-5с.

Назначение: предназначен для защиты потребителей от пониженного напряжения

Номинальное рабочее напряжение (Us): 230 В перем. тока; 400 В перем. тока

Тип: с регулируемой задержкой срабатывания от 0,3 до 5 сек. Точность +/- 10%.

Характеристики: нормальный режим работы при (100%~85%)Ue - аппарат замкнут. При (70%~35%)Ue - аппарат размыкается. При ≤ 35 % Ue или резком падении замкнутый автоматический выключатель мгновенно размыкается, разомкнутый автоматический выключатель не включается до возврата питающего напряжения к нормальному значению.

Режим работы: длительный режим работы

Способ поставки: опционально



Устройство для механической взаимоблокировки 2х аппаратов
Устройство для механической взаимоблокировки 2х аппаратов
Арт. 7005689

Устройство для механической взаимоблокировки 2х аппаратов

Способ монтажа: механизм блокировки устанавливается на правой боковой панели автоматического выключателя, стальные тросы могут присоединяться вертикально или горизонтально.

Назначение: взаимный контроль размыкания и замыкания автоматических

выключателей, вместе блокируются два или три выключателя.

Тип: блокировка между двумя аппаратами

Способ поставки: опционально



Устройство для механической взаимоблокировки 3х аппаратов
Устройство для механической взаимоблокировки 3х аппаратов
Арт. 7005690 и 7005691

Устройство для механической взаимоблокировки 3х аппаратов

Способ монтажа: механизм блокировки устанавливается на правой боковой панели автоматического выключателя, стальные тросы могут присоединяться вертикально или горизонтально.

Назначение: взаимный контроль размыкания и замыкания автоматических

выключателей, вместе блокируются два или три выключателя.

Тип: блокировка между двумя аппаратами

Способ поставки: опционально



Устройство для блокировки положения «отключено»
Устройство для блокировки положения «отключено»
Арт. 7005692…7005696

Устройство для блокировки положения «отключено»

Назначение: замок блокирует автоматический выключатель в разомкнутом положении. В заблокированном состоянии выключатель не может быть замкнут.

Тип: 1 автоматический выключателей с 1 замком и 1 ключом; 2 автоматических выключателя с 2 замками и 1 ключом; 3 автоматических выключателя с 3 замками и 2 ключами; 5 автоматических выключателей с 5 замками и 3 ключами;

Порядок работы: для блокировки сначала вручную нажать и удерживать красную кнопку размыкания, затем повернуть ключ на 90 градусов против часовой стрелки до вертикального положения, чтобы заблокировать кнопку размыкания, после чего ключ можно извлечь. Выполнить замыкание аппарата с включенной блокировкой невозможно.

Способ поставки: опционально



Релейный модуль
Релейный модуль
Арт. 7005676

Релейный модуль

Назначение: устройство представляет собой интерфейс управления и сигнализации автоматического выключателя. Используется совместно с внешним модулем питания для реализации функции дистанционного управления.

Форма и монтажные размеры такие же, как у модуля внешнего питания расцепителя.

Допустимый ток на контактах: 250 В перем. тока, 10 A; 28 В пост. тока, 10 A.

Способ поставки: Опционально



Устройство для блокировки кнопок навесным замком
Устройство для блокировки кнопок навесным замком
Арт. 7005700

Устройство для блокировки кнопок навесным замком

Назначение: блокирует доступ к кнопкам ВКЛ. и ОТКЛ. автоматического выключателя

Тип замка: навесной. Максимальный диаметр дужки замка 8 мм (замок не входит в комплект поставки)

Способ поставки: опционально



Изделие Протон М 25 Протон М 40 Протон М 63
Соответствие стандартам МЭК 60947-2
Типоразмер 2500 4000 6300
Номинальный ток In, А 630; 800; 1000; 1250; 1600; 2500 630; 800; 1000; 1250; 1600; 2500; 3200; 4000 5000; 6300
Количество полюсов 3П; 4П
Номинальное рабочее напряжение Ue при 50/60 Гц, В ~ 415; ~ 690
Номинальное напряжение изоляции Ui, В 1000
Номинальное импульсное выдерживаемое напряжение Uimp, кВ 12
Способ монтажа Стационарный
Выкатной
Номинальная наибольшая отключающая способность Icu, кА ~ 415 В (50/60 Гц) 85 100 120
~ 690 В (50/60 Гц) 65 85 100
Номинальная рабочая отключающая способность lcs, % Icu ~ 415 В (50/60 Гц) 100% 100% 100%
~ 690 В (50/60 Гц) 100% 100% 100%
Номинальный кратковременно выдерживаемый ток Icw (кА) в течение 1 с ~ 415 В (50/60 Гц) 85 100 120
~ 690 В (50/60 Гц) 65 85 100
Категория применения B
Электронный расцепитель LSI MP4; MP6 MP4; MP6 MP4; MP6
LSIG MP4; MP6 MP4; MP6 MP4; MP6
ЖК-дисплей Да Да Да
Опция связи Modbus Да Да Да
Возможность дистанционного управления Да Да Да
Пригодность к разъединению Да Да Да
Механическая взаимоблокировка Между 2 аппаратами Да Да Да
Между 3 аппаратами Да Да Да
Износостойкость, количество коммутационных циклов Механическая 15 000 12 000 10 000
Электрическая 8000 7000 5000
Габаритные размеры ШхВхГ, мм 3П стационарный 368x416x292 461x416x292 839x416x292
3П выкатной 347x450x395,5 440x450x396 818x490x395,5
4П стационарный 463x416x292 587x450x292 1071x416x292
4П выкатной 442x450x395,5 566x450x396 1070x490x395,5
Масса, кг 3П стационарный 60 66 124
3П выкатной 100 131 233
4П стационарный 73 80 165
4П выкатной 120 160 292

Автоматические выключатели ВА50-45Про серии «Протон М», типоразмеры 16, 25, 40, 63 соответствуют требованиям Технического регламента Евразийского экономического союза ТР ЕАЭС 037/216 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».

Декларация № ЕАЭС N RU Д-RU.РА07.В.59007/24

Cрок действия с 29.08.2024 по 28.08.2029.



Автоматические выключатели ВА50-45Про серии «Протон М», типоразмер 63, соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Сертификат № ЕАЭС RU С-RU.МЕ77.В.01333/24
Срок действия с 12.08.2024 по 15.11.2028.



Автоматические выключатели ВА50-45Про серии «Протон М», типоразмеры 16, 25, 40, соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Сертификат № ЕАЭС RU С-RU.МЕ77.В.01334/24
Срок действия с 13.08.2024 по 16.10.2028.



Автоматические выключатели ВА50-45Про серии «Протон М», типоразмеры 16, 25, 40, соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Сертификат №ЕАЭС RU C-RU.ME77.B.01279/23
Срок действия с 17.10.2023 по 16.10.2028.



Автоматические выключатели ВА50-45Про серии «Протон М», типоразмер 63, соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Сертификат №ЕАЭС RU C-RU.МЕ77.В.01285/23
Срок действия с 16.11.2023 по 15.11.2028.



Декларация о соответствии автоматических выключателей ВА50-45Про серии «Протон М», а также комплектующих к ним требованиям технического регламента Евразийского экономического союза ТР ЕАЭС 037/216 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».



Тип присоединения указывается при заполнении опросного листа. Клеммы входят в заводскую комплектацию автоматического выключателя.
Номинальный ток 630 — 2500 А.

Тип присоединения указывается при заполнении опросного листа. Клеммы входят в заводскую комплектацию автоматического выключателя.
Номинальный ток 630 — 2500 А.

Тип присоединения указывается при заполнении опросного листа. Клеммы входят в заводскую комплектацию автоматического выключателя.
Номинальный ток 630 — 2500 А. Подключение по умолчанию для автоматического выключателя с номиналом 4000 А.

Тип присоединения указывается при заполнении опросного листа. Клеммы входят в заводскую комплектацию автоматического выключателя.
Номинальный ток 3200 А.

Тип присоединения указывается при заполнении опросного листа. Клеммы входят в заводскую комплектацию автоматического выключателя.
Номинальный ток 630 — 2500 А.

Тип присоединения указывается при заполнении опросного листа. Клеммы входят в заводскую комплектацию автоматического выключателя.
Номинальный ток 3200 А.

Тип присоединения указывается при заполнении опросного листа. Клеммы входят в заводскую комплектацию автоматического выключателя.
Подключение по умолчанию для автоматического выключателя с номинальным током 6300 А. Доступно для автоматического выключателя номиналом 5000 А.

Тип присоединения указывается при заполнении опросного листа. Клеммы входят в заводскую комплектацию автоматического выключателя.
Номинальный ток 5000 А.

Вы недавно просматривали

Серия PRO.KVANT
Номинальный ток
Кол-во полюсов
1250
4
Автоматические выключатели
Номинальный ток
Номинальное напряжение
1000
660AC
