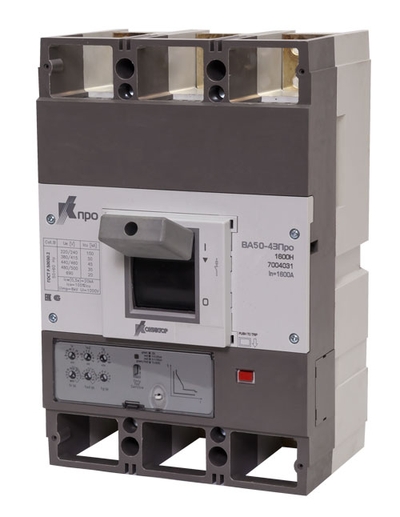

ВА50-43Про до 1600 А

Онлайн опросный лист


Автоматические выключатели серии ВА50-43Про на токи от 630 до 1600 А предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых снижениях напряжения, а также для нечастых оперативных включений и отключений электрических цепей.

Рассчитаны на эксплуатацию в электроустановках с номинальным напряжением до 690 В переменного тока частоты 50/60 Гц.

Автоматические выключатели серии ВА50-43Про могут оснащаться моторным приводом, независимым расцепителем, расцепителем минимального напряжения и дополнительным вспомогательным контактом.

Задать вопрос специалистуleft-arrow

Современный

  • Компактный размер;
  • Современный внешний вид;
  • Высокотехнологичные материалы;
  • Легко узнаваемая упаковка из экологически чистых материалов;
  • Лазерная маркировка.

Универсальный

  • Два варианта исполнения: стационарное и выдвижное;
  • Два значения Icu: 50 кA и 70 кA;
  • Широкий ассортимент электрических аксессуаров;
  • Селективная совместимость с традиционными сериями автоматических выключателей производства ОАО «Контактор», а также серии «Кпро»

Легкий в применении

  • Аксессуары заказываются отдельно и легко устанавливаются самостоятельно;
  • Меньший весь по сравнению с аналогичными выключателями;
  • Два способа подключения: переднее и заднее, шиной и кабелем;
  • Отделение для установки изолировано от силовой сети.

Надежный

  • cоответствие требованиям технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования";
  • Соответствие техническому регламенту о требованиях пожарной безопасности (Федеральный закон № 123-ФЗ);
  • Наличие блокировок от несанкционированного включения;
  • Безопасность персонала во время монтажных и пусконаладочных работ.
  • Стационарное исполнение
    Стационарное исполнение Стационарное исполнение
  • Стационарное исполнение с поворотной рукояткой
    Стационарное исполнение с поворотной рукояткой Стационарное исполнение с поворотной рукояткой
  • Стационарное исполнение с моторным приводом
    Стационарное исполнение с моторным приводом Стационарное исполнение с моторным приводом
  • Выдвижное исполнение переднее присодинение
    Выдвижное исполнение переднее присодинение Выдвижное исполнение переднее присодинение
  • Выдвижное исполнение заднее присодинение
    Выдвижное исполнение заднее присодинение Выдвижное исполнение заднее присодинение
  • Выдвижное исполнение с поворотной рукояткой
    Выдвижное исполнение с поворотной рукояткой Выдвижное исполнение с поворотной рукояткой
  • Выдвижное исполнение с моторным приводом
    Выдвижное исполнение с моторным приводом Выдвижное исполнение с моторным приводом
Независимый расцепитель
Независимый расцепитель
Арт. 7004317 ... 7004321

Независимый расцепитель

Независимый расцепитель - устройство для мгновенного дистанционного размыкания автоматического выключателя. Как правило, он управляется замыкающим контактом. Поставляются независимые расцепители для пяти напряжений питания:

24; 48; 110; 220; 380 В постоянного тока и переменного тока частоты 50/60 Гц.

С отключающей катушкой последовательно соединяются вспомогательные контакты, в силу чего при размыкании главной цепи ее питание отключается.

Варианты установки

Левая сторона Правая сторона
Минимальный расцепитель напряжения Независимый расцепитель Контакт сигнализации Вспомогательный контакт
1 0 1 3
0 1 1 3


Расцепитель минимального напряжения
Расцепитель минимального напряжения
Арт. 7004322 ... 7004327

Расцепитель минимального напряжения

Расцепитель минимального напряжения управляется размыкающим контактом. Он вызывает мгновенное размыкание автоматического выключателя, если напряжение питания опускается ниже определенного значения. Данный расцепитель снабжен устройством ограничения потребления им тока после замыкания цепи. Рассчитан для работы в цепях переменного и постоянного тока с номинальным напряжением:

24 и 48 В постоянного тока,

24; 110; 230; 400 В переменного тока частоты 50/60 Гц.

Варианты установки

Левая сторона Правая сторона
Минимальный расцепитель напряжения Независимый расцепитель Контакт сигнализации Вспомогательный контакт
1 0 1 3
0 1 1 3


Дополнительный контакт
Дополнительный контакт
Арт. 7004328

Дополнительный контакт

Предназначен для сигнализации о положении силовых контактов автоматического выключателя (выключатель включен/отключен),
а также для аварийной сигнализации (в зависимости от установки).

Документация



Варианты установки

Левая сторона Правая сторона
Минимальный расцепитель напряжения Независимый расцепитель Контакт сигнализации Вспомогательный контакт
1 0 1 3
0 1 1 3


Моторный привод
Моторный привод
Арт. 7004152 ... 7004153

Моторный привод

Моторный привод предназначен для дистанционного управления автоматическим выключателем. При отсутствии питания устройств управления можно взвести пружины вручную. Моторный привод имеет специальные контакты, отключающие электропитание его двигателя после взведения пружин. Рассчитан для работы в цепи переменного или постоянного тока с напряжением:

24 В постоянного тока;

24 В и 230 В переменного тока частоты 50/60 Гц

Документация





Комплект зажимов для присоединения 2 кабелей — комплект из трех штук
Комплект зажимов для присоединения 2 кабелей — комплект из трех штук
Арт. 7004115

Комплект зажимов для присоединения 2 кабелей — комплект из трех штук

Документация





Комплект зажимов для присоединения 4 кабелей — комплект из трех штук
Комплект зажимов для присоединения 4 кабелей — комплект из трех штук
Арт. 7004116

Комплект зажимов для присоединения 4 кабелей — комплект из трех штук

Документация





Длинные выводы для переднего присоединения до 1000 А
Длинные выводы для переднего присоединения до 1000 А
Арт. 7004117

Длинные выводы для переднего присоединения до 1000 А

Документация





Длинные выводы для переднего присоединения до 1600 А
Длинные выводы для переднего присоединения до 1600 А
Арт. 7004118

Длинные выводы для переднего присоединения до 1600 А

Документация





Длинные вывода для заднего присоединения
Длинные вывода для заднего присоединения
Арт. 7004119

Длинные вывода для заднего присоединения

Документация





Комплект зажимов для заднего присоединения стационарного ВА50—43Про с плоскими зажимами
Комплект зажимов для заднего присоединения стационарного ВА50—43Про с плоскими зажимами
Арт. 7004120

Комплект зажимов для заднего присоединения стационарного ВА50—43Про с плоскими зажимами

Документация





Комплект расширительных контактов
Комплект расширительных контактов
Арт. 7004125

Комплект расширительных контактов

Документация





Устройство выдвижное с передним присоединением для ВА50—43Про
Устройство выдвижное с передним присоединением для ВА50—43Про
Арт. 7004157

Устройство выдвижное с передним присоединением для ВА50—43Про

Документация





Устройство выдвижное с задним присоединением для ВА50—43Про
Устройство выдвижное с задним присоединением для ВА50—43Про
Арт. 7004158

Устройство выдвижное с задним присоединением для ВА50—43Про

Документация





Неподвижная часть шасси для выдвижного ВА50—43Про с передним присоединением, включая основание
Неподвижная часть шасси для выдвижного ВА50—43Про с передним присоединением, включая основание
Арт. 7004154

Неподвижная часть шасси для выдвижного ВА50—43Про с передним присоединением, включая основание

Документация





Неподвижная часть шасси для выдвижного ВА50—43Про с задним присоединением, включая основание
Неподвижная часть шасси для выдвижного ВА50—43Про с задним присоединением, включая основание
Арт. 7004155

Неподвижная часть шасси для выдвижного ВА50—43Про с задним присоединением, включая основание

Документация





Подвижная часть шасси для выдвижного ВА50—43Про, устанавливается на выключателе
Подвижная часть шасси для выдвижного ВА50—43Про, устанавливается на выключателе
Арт. 7004156

Подвижная часть шасси для выдвижного ВА50—43Про, устанавливается на выключателе

Документация





Ручка для снятия выдвижного ВА50—43Про
Ручка для снятия выдвижного ВА50—43Про
Арт. 7003168

Ручка для снятия выдвижного ВА50—43Про

Документация





Поворотная рукоятка для ВА50—43Про
Поворотная рукоятка для ВА50—43Про
Арт. 7004126

Поворотная рукоятка для ВА50—43Про

Документация



Варианты установки

Левая сторона Правая сторона
Минимальный расцепитель напряжения Независимый расцепитель Контакт сигнализации Вспомогательный контакт
1 0 1 3
0 1 1 3


Поворотная рукоятка выносная для ВА50—43Про
Поворотная рукоятка выносная для ВА50—43Про
Арт. 7004127

Поворотная рукоятка выносная для ВА50—43Про

Позволяет управлять автоматическим выключателем, установленным в глубине щита. Управление осуществляется с передней панели щита.

Автоматический выключатель может быть установлен в распределительное устройство на правый или левый бок, при этом положение выносной поворотной рукоятки не изменяется.

Документация





Устройство для блокировки положения «отключено» для стационарных ВА50—43Про
Устройство для блокировки положения «отключено» для стационарных ВА50—43Про
Арт. 7004112

Устройство для блокировки положения «отключено» для стационарных ВА50—43Про

Блокировка в положении «Отключено» гарантирует секционирование согласно МЭК 60947-2. При блокировке навесным замком используются 1 - 3 навесных замка (не входят в комплект поставки).

Документация





Межполюсные перегородки (комплект из двух)
Межполюсные перегородки (комплект из двух)
Арт. 7004113

Межполюсные перегородки (комплект из двух)

Документация





Пломбируемая терминальная крышка для ВА50-43Про (комплект из двух штук)
Пломбируемая терминальная крышка для ВА50-43Про (комплект из двух штук)
Арт. 7004114

Пломбируемая терминальная крышка для ВА50-43Про (комплект из двух штук)

Документация





Устройство для механической взаимоблокировки нескольких стационарных аппаратов ВА50—43Про
Устройство для механической взаимоблокировки нескольких стационарных аппаратов ВА50—43Про
Арт. 7004122

Устройство для механической взаимоблокировки нескольких стационарных аппаратов ВА50—43Про

Документация





Устройство для механической взаимоблокировки нескольких выдвижных аппаратов ВА50—43Про
Устройство для механической взаимоблокировки нескольких выдвижных аппаратов ВА50—43Про
Арт. 7004123

Устройство для механической взаимоблокировки нескольких выдвижных аппаратов ВА50—43Про

Документация





Комплект дополнительных контактов для выдвижного исполнения (6 шт.)
Комплект дополнительных контактов для выдвижного исполнения (6 шт.)
Арт. 7004159

Комплект дополнительных контактов для выдвижного исполнения (6 шт.)

Документация





Характеристики

Значения

Тип коммутационной способности Н П
Число полюсов 3
Номинальный ток выключателя In, А 630, 800, 1000,
1250, 1600
Номинальное напряжение изоляции Ui, В 1000
Номинальное импульсное выдерживаемое напряжение Uimp, кВ 8
Номинальное рабочее напряжение Ue, В при 50/60 Гц 690
Номинальная предельная наибольшая отключающая способность Icu, кА 220/240 В 100 120
380/415 В 50 70
440/460 В 45 65
480/500 В 35 45
690 В 20 22
Номинальная предельная наибольшая отключающая способность Ics, в % к Icu 100 75
Износостойкость, циклов ВО (включения/отключения) механическая 10 000
электрическая при I=In 630, 800, 1000 А 3 000
1600 А 2 000
Номинальная наибольшая включающая способность Icm, кА 220/240 В 220 264
380/415 В 105 154
440/460 В 94,5 136,5
480/500 В 73,5 94,5
690 В 40 46,2
Категория применения В
Тип максимального расцепителя электронный +
Исполнение стационарное +
выдвижное +
Присоединение внешних проводников переднее +
заднее +
Способ монтажа шина +
кабель без кабельного наконечника +
кабель с кабельным наконечником +
Вид привода ручной +
моторный +
Пригодность для разъединения +
Габаритные размеры ширина 210
высота 320
глубина 140
Объем, дм3 9,4
Рабочий диапазон температур, °С -20...+70
Масса, кг (стационарное исполнение) ВА50—43Про (630 А, 800 А) 12,2
ВА50—43Про (1000 А, 1600 А) 18

Автоматический выключатель серии ВА50-43Про

Соответствует требованиям технических регламентов таможенного союза
TP TC 004/2011 «О безопасности низковольтного оборудования»
TP TC 020/2011 «Электромагнитная совместимость технических средств»

Сертификат № ТС RU C-IT.АЛ16.B.19995

Срок действия с 12.01.2017 по 11.01.2022



Декларация о соответствии автоматического выключателя серии ВА50-43Про требованиям Технического регламента Евразийского экономического союза ТР ЕАЭС 037/2016 "Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники".

Срок действия с 12.03.2020 до 11.03.2025



Приложение №1 к Декларации RU Д-IT.MM07.B.00084/20



Приложение №2 к Декларации RU Д-IT.MM07.B.00084/20



Установка терминальных крышек

Установка блокировки

Минимальное расстояние от выключателя до частей распредустройства
