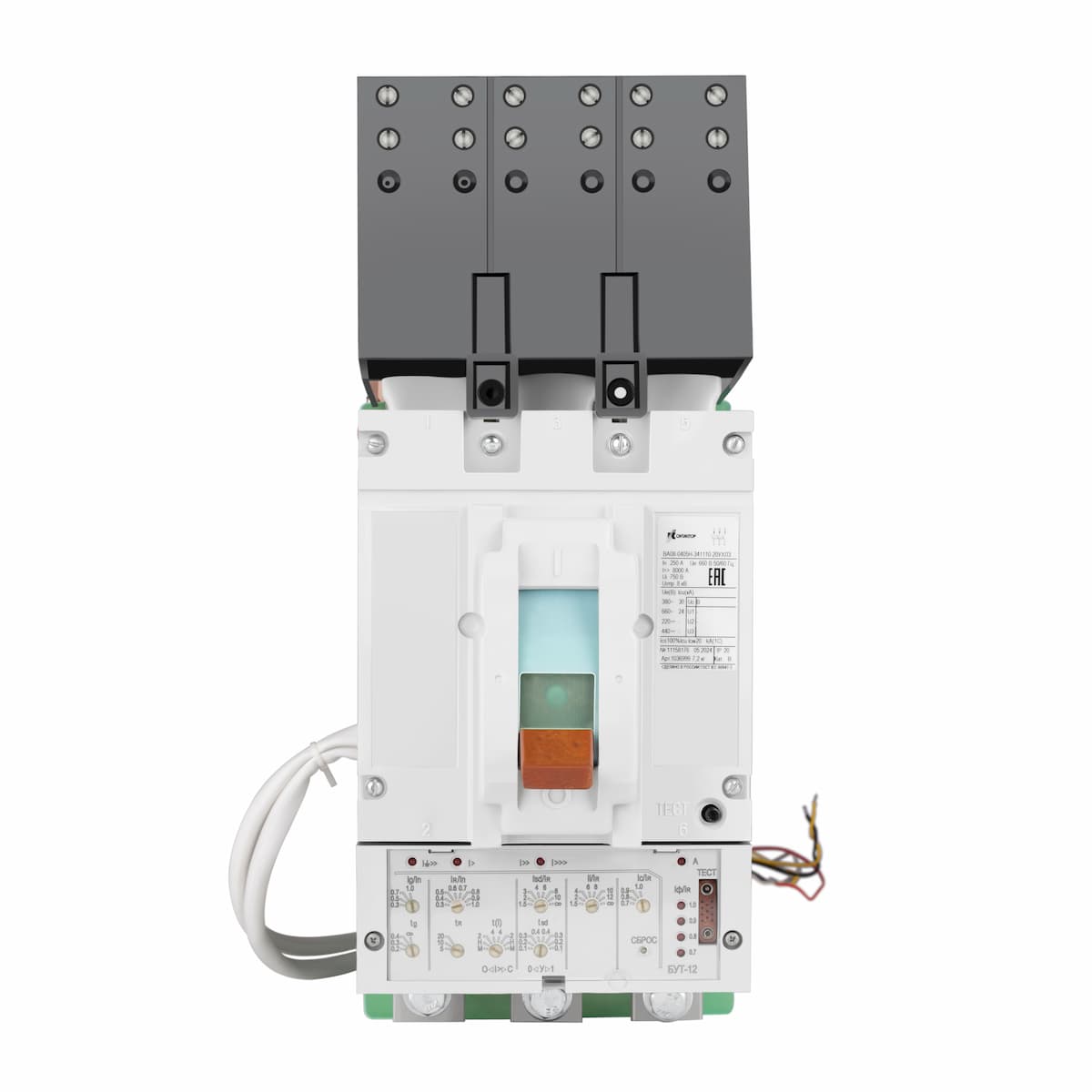

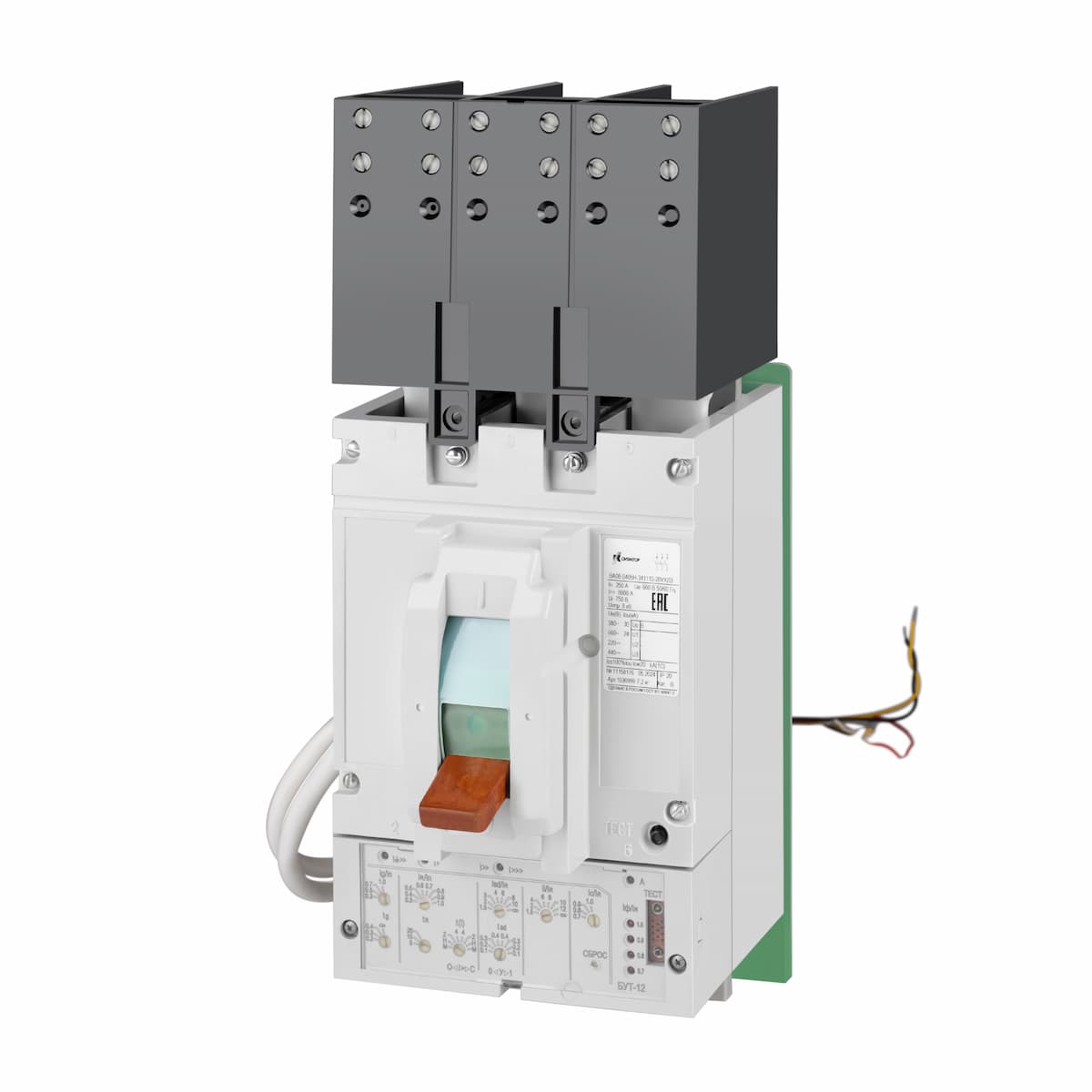

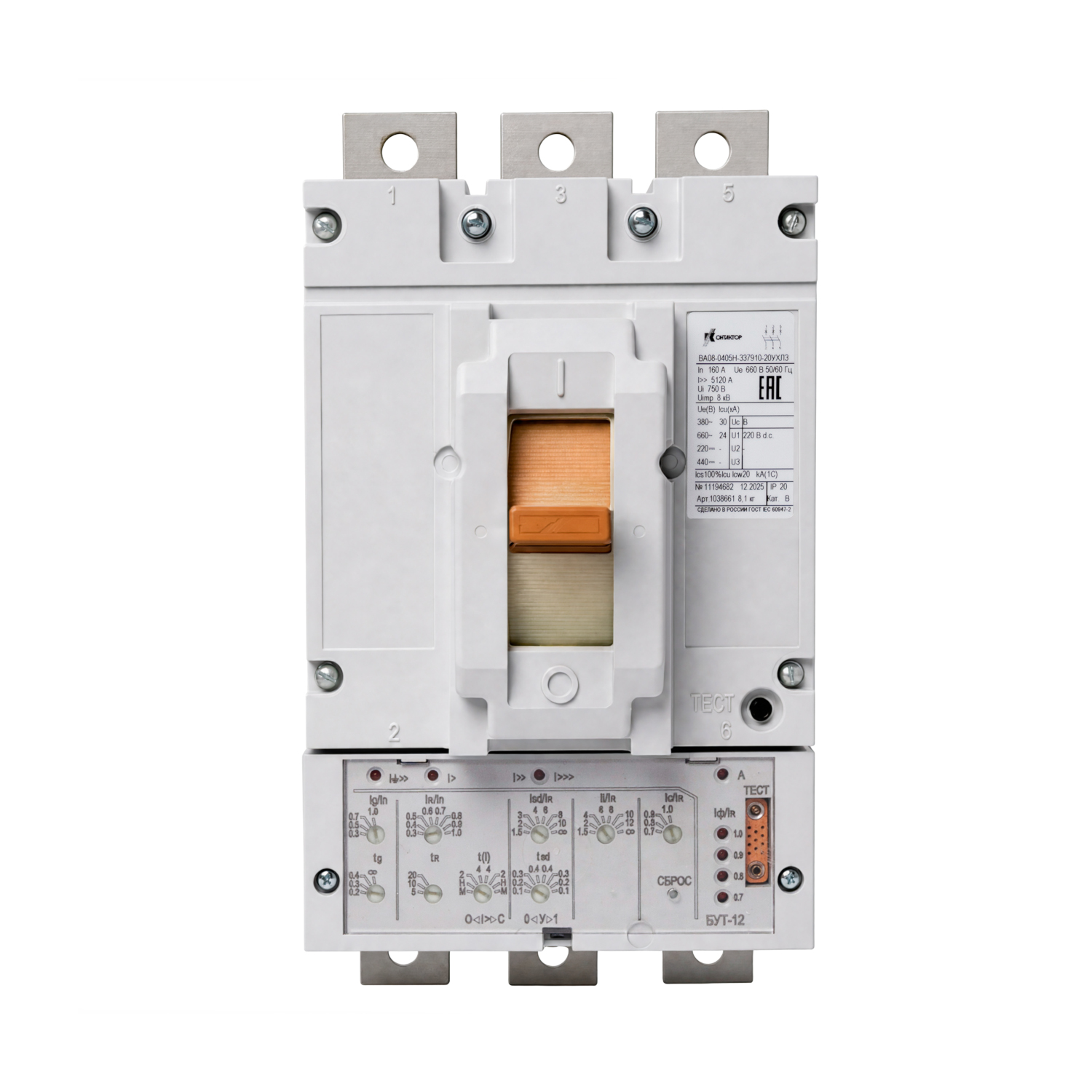

ВА08 до 800 А

Онлайн опросный лист


Выключатели предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 раз в сутки) оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках на номинальное напряжение до 440 В постоянного тока и до 660 В переменного тока частотой 50 и 60 Гц.

Задать вопрос специалистуleft-arrow
  • новый селективный автоматический выключатель на номинальные токи 160, 250, 400, 630, 800 А. Один габарит для всех токов;
  • может использоваться в качестве вводного аппарата во всех РУ мощностью до 500 кВА;
  • номинальный кратковременный выдерживаемый ток (1 с) 20 кА;
  • серия ВА08 обладает наименьшими габаритными размерами в сегменте селективных автоматических выключателей (154×228×105 мм);
  • лучшее соотношение «цена — качество»;
  • отвечает требованиям российского и международного стандартов (ГОСТ Р 50030.2 и МЭК 60947-2-98);
  • обеспечивает логическую селективность при коротком замыкании с вышестоящими или нижестоящими выключателями;
  • в одном исполнении микропроцессорного расцепителя обеспечиваются четыре вида зависимости времени срабатывания от тока перегрузки — мгновенная, независимая, квадратичная и четвёртой степени, что делает защиту действительно универсальной. Запатентовано!
  • зависимость четвёртой степени позволяет полностью использовать перегрузочную способность выключателей и защищаемых устройств (например, силового трансформатора) без выведения из действия защиты. Запатентовано!
  • возможно осуществление автоматического перехода от квадратичной зависимости выдержки к зависимости четвёртой степени. Запатентовано!
  • реализована связь с главным валом, который блокирует выдвижной механизм при включенном автомате и автоматически разблокирует при выключенном;
  • реагирует на действующее значение тока: применяется для защиты от нагрузок с несинусоидальной формой тока, вызванной, например, тиристорными регуляторами напряжения;
  • сохраняет работоспособность в диапазоне температур от — 50 до + 70 °С и влажности воздуха до 98 %.
    • Выключатели на токи не более 630 А
      Выключатели на токи не более 630 А Выключатели на токи не более 630 А

      а – ось вертикальная; б – ось горизонтальная; в – включено; s– отключено автоматически; д – взвод и отключено вручную

    • Выключатели на токи не более 800 А
      Выключатели на токи не более 800 А Выключатели на токи не более 800 А
    • Выключатели на токи не более 800 А с электромагнитным приводом
      Выключатели на токи не более 800 А с электромагнитным приводом Выключатели на токи не более 800 А с электромагнитным приводом

      1 - выключатель; 2 - каркас; 3 - электромагнитный привод; 4 – соединитель; 5 – заземляющий зажим

    • Выключатели с ручным дистанционным приводом на токи не более 800 А
      Выключатели с ручным дистанционным приводом на токи не более 800 А Выключатели с ручным дистанционным приводом на токи не более 800 А
    • Выключатели с электромагнитным приводом на токи не более 800 А
      Выключатели с электромагнитным приводом на токи не более 800 А Выключатели с электромагнитным приводом на токи не более 800 А

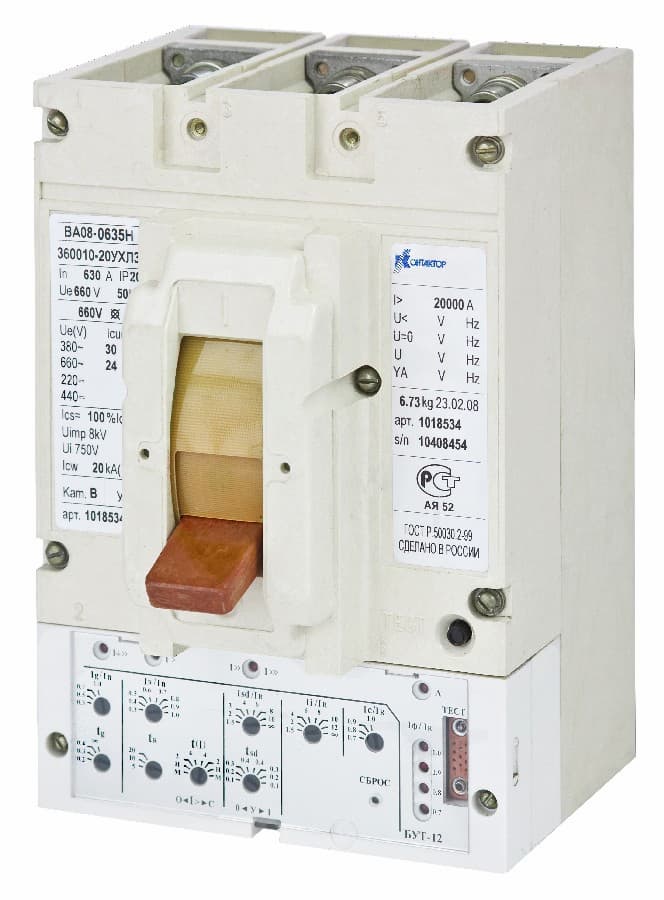

    Электронный расцепитель
    Электронный расцепитель

    Электронный расцепитель

    Электронный блок максимальных расцепителей тока БУТ-12 предназначен для обеспечения защитных функций автоматического выключателя. Уставки и функции блока БУТ-12 приведены в таблице.


    Уставки электронного максимального расцепителя тока

    Уставки номинального тока расцепителя IR в кратности к In 0,31, 0,41, 0,5, 0,6, 0,7, 0,8, 0,9, 1,0
    Уставка тока срабатывания защиты от перегрузки в кратности к IR 1,05-1,2 (1,05 – 1,3 при In = 160 А)
    Уставки тока срабатывания защиты от короткого замыкания с выдержкой времени Isd в кратности к IR
    1,52, 22, 3, 4, 6, 8, 10, ∞3
    Уставки тока срабатывания защиты от короткого замыкания Ii без выдержки времени в кратности к IR 1,52, 22, 4, 6, 8, 10, 12, ∞3
    Уставки тока срабатывания защиты от однофазного короткого замыкания на землю Ig в кратности к In
    0,34, 0,5, 0,7, 1,0
    Уставки выдержки времени защиты от перегрузки tR (при 6 IR), с
    мгн., 5, 10, 20, ∞3
    Уставки выдержки времени защиты от однофазного короткого замыкания на землю tg, с
    0,2, 0,3, 0,4, ∞3
    Уставки выдержки времени защиты от короткого замыкания tsd, с 0,1, 0,2, 0,3, 0,4
    Характеристика зависимости времени срабатывания защиты от перегрузки от тока I - обратноквадратичная
    II - обратная четвертой степени
    III - постоянная (t = Тп)
    IV - мгновенная (t = 0,1 с)
    Наличие индикации причины отключения5      +

    1 Не применять с номинальным током 160 А.

    2 Кроме выключателей с номинальным током 160 А при уставках IR/In, равных 0,3 и 0,4.

    3 Символ ∞ означает возможность вывода указанной защиты из действия.

    4 Кроме выключателей с номинальными токами 160 и 250 А.

    5 При наличии внешнего питания.



    Электромагнитный привод
    Электромагнитный привод

    Электромагнитный привод

    Электромагнитный привод обеспечивает дистанционное управление выключателем, осуществляя его включение и отключение, а также взвод выключателя после автоматического отключения. Электромагнитный привод допускает возможность перехода на ручное управление.


    Электромагнитный привод рассчитан на номинальные напряжения:


    •      • 127, 220, 230, 240, 380, 400, 415, 550, 660 В переменного тока частотой 50 Гц;

    •      • 230, 380, 400, 440 В переменного тока частотой 60 Гц;

    •      • 110, 220 В постоянного тока.


    Допустимые колебания рабочего напряжения - от 0,85 до 1,1 номинального.
    Номинальный режим работы электромагнитного привода - кратковременный. Электромагнитный привод допускает 5 операций включение-отключение подряд с паузой между операциями не менее 10 с.


    При номинальном напряжении в цепи электромагнитного привода собственное время включения и отключения выключателя электромагнитным приводом не превышает 0,3 с при переменном токе и 0,5 с при постоянном токе.

    При наличии напряжения в цепи управления электромагнитным приводом процесс включения и отключения выключателя заканчивается автоматически (независимо от оператора), если контакты аппарата управления электромагнитным приводом находились в замкнутом положении не менее 0,2 с.


    Мощность, потребляемая электромагнитным приводом, не превышает 3200 ВА при переменном токе и 2500 Вт при постоянном токе.


    Электромагнитный привод допускает непосредственное оперирование с помощью аппаратов управления (кнопок, ключей управления и т. п.) и имеет блокировку от многократных включений выключателя на короткое замыкание при неснятой команде на включение. Повторное включение выключателя после его автоматического отключения возможно только после снятия команды на включение и повторения ее по истечении не менее 1 с.

    Варианты установки

    Условное обозначение сочетания дополнительных сборочных единиц

    Цифры Количество вспомогательных контактов ВК Количество дополнительных вспомогательных контактов ДВК Микропереключатель Независимый расцепитель
    замыкающих размыкающих для выключателей замыкающих размыкающих для выключателей
    с ручным приводом с электромагнитным приводом с ручным приводом с электромагнитным приводом
    00 - - - - - - - -
    11 2 2 1 2 2 2 - -
    18 1 2 1 2 2 2 - +
    51 2 2 1 - - - - -
    52 1 2 1 - - - - +
    69 - - - 2 2 1 + -
    70* - - - - - - + -
    79 - - - 1 2 1 + +

    * - при наличии электромагнитного привода не применять



    Независимый расцепитель и вспомогательные контакты
    Независимый расцепитель и вспомогательные контакты

    Независимый расцепитель и вспомогательные контакты

    Независимый расцепитель предназначен для дистанционного отключения включенного выключателя при подаче на выводы его катушки напряжения постоянного или однофазного переменного тока частоты 50 или 60 Гц.


    Независимый расцепитель рассчитан для работы при следующих номинальных напряжениях:


    •      • 110; 127; 220; 230; 240; 380; 400; 415; 550; 660 В переменного тока частоты 50 Гц;

    •      • 115; 220; 380; 400; 440 В переменного тока частоты 60 Гц;

    •      • 24; 110; 220; 440 В постоянного тока.


    Допустимые колебания рабочего напряжения – от 0,7 до 1,2 номинального.


    Полное время отключения выключателя независимым расцепителем при номинальном напряжении – не более 0,04 с.

    Номинальный режим работы независимого расцепителя – кратковременный.


    Мощность, потребляемая независимым расцепителем, не должна превышать 600 ВА

    при переменном токе и 400 Вт при постоянном токе.


    Выключатели допускают не менее 2000 отключений из общего количества

    отключений независимым расцепителем.



    Варианты установки

    Условное обозначение сочетания дополнительных сборочных единиц

    Цифры Количество вспомогательных контактов ВК Количество дополнительных вспомогательных контактов ДВК Микропереключатель Независимый расцепитель
    замыкающих размыкающих для выключателей замыкающих размыкающих для выключателей
    с ручным приводом с электромагнитным приводом с ручным приводом с электромагнитным приводом
    00 - - - - - - - -
    11 2 2 1 2 2 2 - -
    18 1 2 1 2 2 2 - +
    51 2 2 1 - - - - -
    52 1 2 1 - - - - +
    69 - - - 2 2 1 + -
    70* - - - - - - + -
    79 - - - 1 2 1 + +

    * - при наличии электромагнитного привода не применять



    Вспомогательные дополнительные контакты
    Вспомогательные дополнительные контакты

    Вспомогательные дополнительные контакты

    Вспомогательные контакты и дополнительные вспомогательные контакты рассчитаны на номинальное напряжение от 24 до 660 В переменного тока частоты 50 или 60 Гц и от 24 до 220 В постоянного тока при колебании напряжения от 0,7 до 1,2 номинального и допускают нагрузку в продолжительном режиме током 4 А в цепи переменного тока и 0,3 А в цепи постоянного тока.


    При условиях коммутирования цепи АС-13 при 660 В, АС-14 при 380 В, АС-15 при 220 В, ДС-13 при 220 В вспомогательные контакты и дополнительные вспомогательные контакты в условиях нормальных нагрузок по ГОСТ Р 50030.5.1 рассчитаны на количество включений-отключений, равное механической износостойкости выключателей и 50 включений и отключений в условиях перегрузок по ГОСТ Р 50030.5.1.



    Варианты установки

    Условное обозначение сочетания дополнительных сборочных единиц

    Цифры Количество вспомогательных контактов ВК Количество дополнительных вспомогательных контактов ДВК Микропереключатель Независимый расцепитель
    замыкающих размыкающих для выключателей замыкающих размыкающих для выключателей
    с ручным приводом с электромагнитным приводом с ручным приводом с электромагнитным приводом
    00 - - - - - - - -
    11 2 2 1 2 2 2 - -
    18 1 2 1 2 2 2 - +
    51 2 2 1 - - - - -
    52 1 2 1 - - - - +
    69 - - - 2 2 1 + -
    70* - - - - - - + -
    79 - - - 1 2 1 + +

    * - при наличии электромагнитного привода не применять



    Микропереключатели (для коммутации малых токов)
    Микропереключатели (для коммутации малых токов)

    Микропереключатели (для коммутации малых токов)

    Вспомогательные контакты, предназначенные для коммутации малых токов, коммутируют токи от 5 до 200 мА при напряжении от 2,5 до 220 В переменного тока с cos φ = 0,5 и от 5 до 36 В постоянного тока с постоянной времени до 0,015 с.



    Варианты установки

    Условное обозначение сочетания дополнительных сборочных единиц

    Цифры Количество вспомогательных контактов ВК Количество дополнительных вспомогательных контактов ДВК Микропереключатель Независимый расцепитель
    замыкающих размыкающих для выключателей замыкающих размыкающих для выключателей
    с ручным приводом с электромагнитным приводом с ручным приводом с электромагнитным приводом
    00 - - - - - - - -
    11 2 2 1 2 2 2 - -
    18 1 2 1 2 2 2 - +
    51 2 2 1 - - - - -
    52 1 2 1 - - - - +
    69 - - - 2 2 1 + -
    70* - - - - - - + -
    79 - - - 1 2 1 + +

    * - при наличии электромагнитного привода не применять

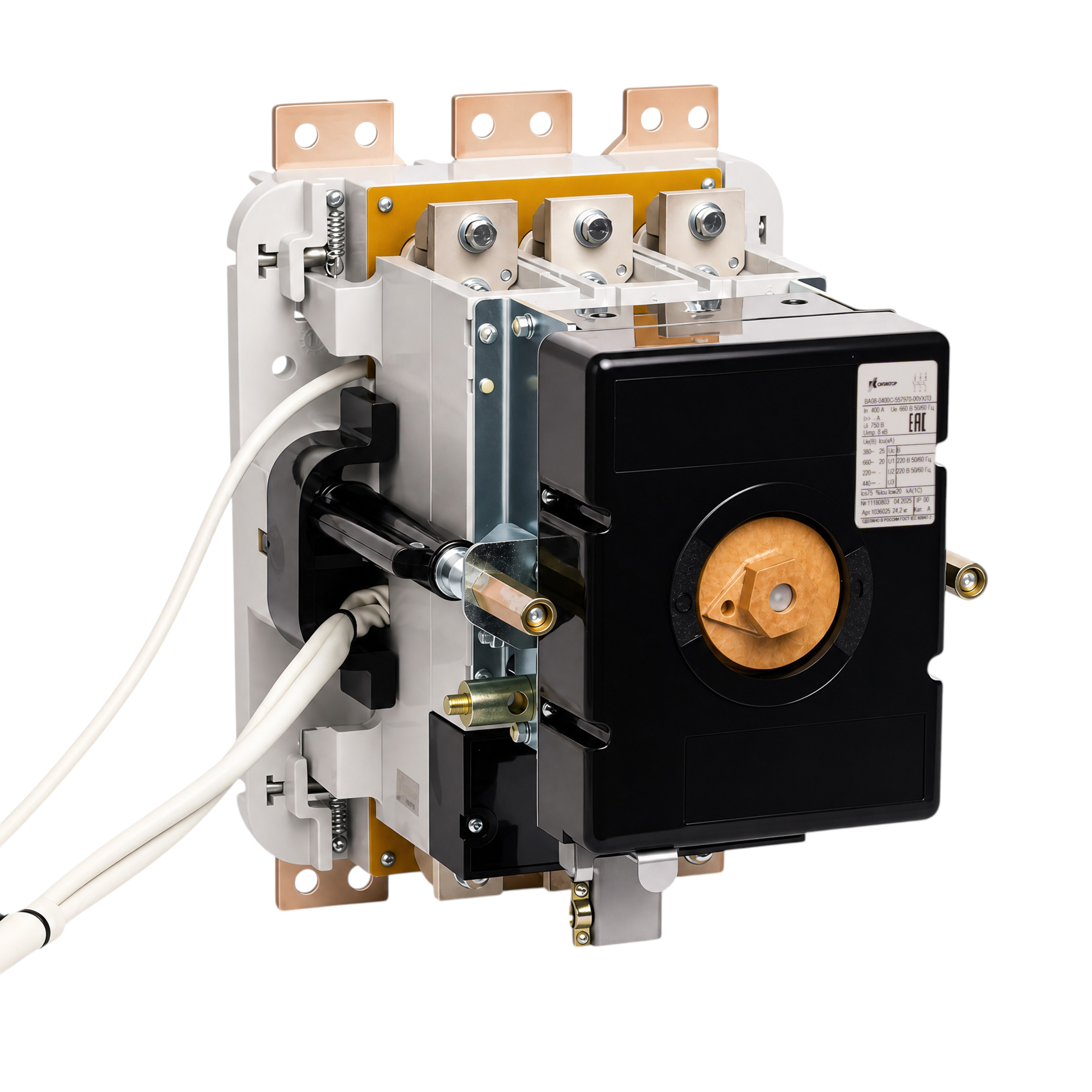

    Ручной дистанционный привод
    Ручной дистанционный привод

    Ручной дистанционный привод

    Ручной дистанционный привод предназначен для управления выключателем через дверь распределительного устройства.

    Рукоятка ручного дистанционного привода устанавливается на двери распределительного устройства и кинематически связана с рукояткой выключателя.

    В рукоятке ручного дистанционного привода выключателей стационарного исполнения предусмотрена пластина, в которой потребителем устанавливается замок.



    Автоматические выключатели переменного тока с электронными (микропроцессорными) максимальными расцепителями тока

    Тип выключателя ВА08-0405 ВА08-0635 ВА08-0805
    Исполнение выключателя по величине предельной коммутационной способности С Н С Н С Н
    Номинальный ток выключателя, In, А при температуре 40 ºС 160, 250, 400 630 800
    Номинальное рабочее напряжение, Ue, В 380, 660
    Частота, Гц 50, 60
    Номинальное напряжение изоляции, Ui, В 750
    Номинальное импульсное выдерживаемое напряжение, Uimp, кВ главной цепи
    вспомогательной цепи и цепей управления
    8
    6
    Номинальная предельная наибольшая отключающая способность, Icu, кА при напряжении: 380 В 25 30 25 30 25 30
    660 В 20 24 20 24 20 24
    Категория применения В
    Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu 100
    Номинальный кратковременно выдерживаемый ток, Icw, кА 20
    Уставки регулируемого электронного расцепителя тока
    номинального тока расцепителя, IR, в кратности к In 0,33); 0,43); 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
    по току короткого замыкания, Isd, в кратности к IR 1,51); 21); 3; 4; 6; 8; 10; ∞4)
    по времени при коротком замыкании, tsd, c 0,1; 0,2; 0,3; 0,4
    по току короткого замыкания расцепителя мгновенного действия, Ii, в кратности к IR 1,51); 21); 4; 6; 8; 10; 12; ∞4)
    по току однофазного замыкания на землю Ig, в кратности к In 0,32); 0,5; 0,7; 1,0
    по времени при однофазном замыкании на землю, tg, с 0,2; 0,3; 0,4; ∞4)
    по времени при перегрузке, tR, при 6IR, с 5; 10; 20
    Уставки нерегулируемого электромагнитного расцепителя тока (при его наличии) по току короткого замыкания, в кратности к In - 32 - 32 - 25

    1) Кроме выключателя с номинальным током 160 А при уставке IR/In, равной 0,3; 0.4

    2) Кроме выключателей с номинальным током 160 А, 250 А;

    3) Не применять с номинальным током 160 А;

    4) Наличие символа означает возможность вывода указанной защиты из действия


    Автоматические выключатели переменного тока с  электромагнитными максимальными расцепителями тока

    Тип выключателя ВА08-0401Н ВА08-0631Н ВА08-0801Н
    Номинальный ток выключателя, In, А при температуре 40 ºС 400 630 800
    Номинальное рабочее напряжение, Ue, В 380, 660
    Частота, Гц 50, 60
    Номинальное напряжение изоляции, Ui, В 750
    Номинальное импульсное выдерживаемое напряжение, Uimp, кВ главной цепи
    вспомогательной цепи и цепей управления
    8
    6
    Номинальная предельная наибольшая отключающая способность, Icu, кА при напряжении: 380 В 30 30 30
    660 В 24 24 24
    Категория применения А
    Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu 75
    Номинальный кратковременно выдерживаемый ток, Icw, кА 20
    Уставки нерегулируемого электромагнитного расцепителя тока по току короткого замыкания, в кратности к In 20; 25; 32 15; 20; 25; 32 15; 20; 25

    Выключатели автоматические серии ВА08. Серийный выпуск.
    Соответствуют требованиям ТР ТС 004/2011 " О безопасности низковольтного оборудования", ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
    Сертификат № ТС RU C-RU.АЯ52.B.00118
    Срок действия с 12.11.2018 по 11.11.2023



    Декларация о соответствии автоматического выключателя серии ВА08 требованиям Технического регламента Евразийского экономического союза ТР ЕАЭС 037/2016 "Об ограничении применения опасных веществ в изделиях электроники и радиоэлектроники". Срок действия с 18.02.2020 до 17.02.2025
