ВА04-36 до 400 А, ВА06-36 до 250 А

Онлайн опросный лист


Выключатели предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также для нечастых оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 660 В переменного тока частоты 50, 60 Гц и до 220 В постоянного тока.

Задать вопрос специалистуleft-arrow

  • выключатели выпускаются по ГОСТ50030.2 и рассчитаны на номинальные токи до 400 А;
  • обладают в зависимости от рода тока и величины напряжения коммутационной способностью — до 40 кА;
  • автоматические выключатели ВА04—36 обладают более высокой износостойкостью под нагрузкой, лучшими массогабаритными показателями и могут заменить аппараты ВА57—35, ВА51—35, ВА57—35Ф, А3110, А3120, А3130, А3710, А3720;
  • обладают увеличенным в два раза сроком службы при отключении токов короткого замыкания;
  • ресурс включений — отключений под нагрузкой в зависимости от величины номинального тока до 6 000 циклов;
  • предусмотрена широкая гамма исполнений и вариантов комплектации;
  • в части сейсмостойкости выключатели ВА04—36 соответствуют дополнительным требованиям стандарта — ДТ5,6 по ГОСТ17516.1—90, что соответствует 9 баллам по MSK-64;
  • выключатели ВА04—36 сохраняют работоспособность в диапазоне температур от −50 до +55 °С и влажности воздуха до 98 %;
  • климатическое исполнение выключателей УХЛ3 и Т3, степень защиты — IP20
  • а - вертикальная ось; б - горизонтальная ось; в - включено; г - отключено автоматически; д - отключено вручную; е - взвод

    Номинальный ток выключателя, А А, мм
    до 250 5
    320, 400 8

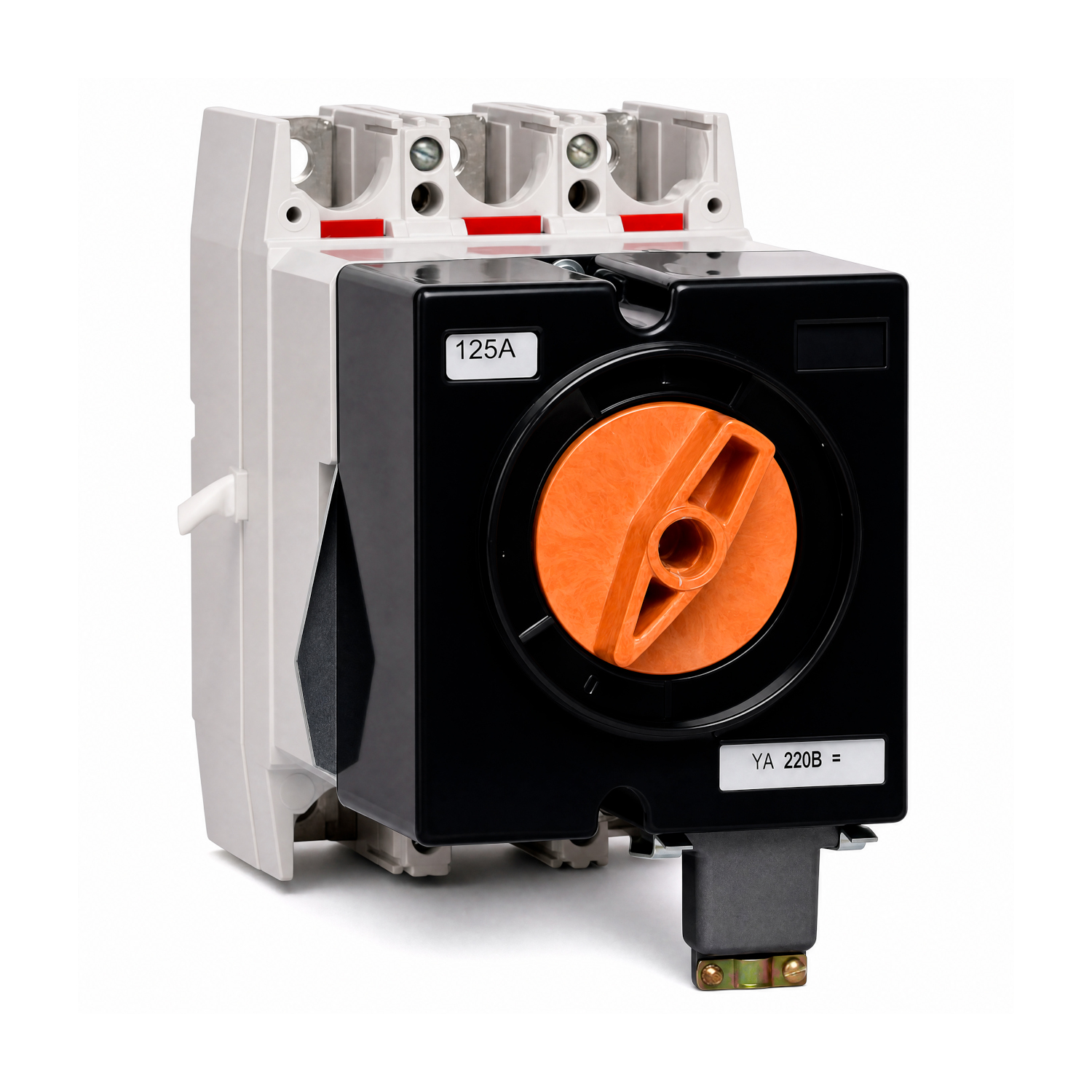

  • Выключатели с электромагнитным приводом
    Выключатели с электромагнитным приводом Выключатели с электромагнитным приводом

    а - вертикальная ось выключателя; б - горизонтальная ось электромагнитного привода;

    В=19мм; Г=137,5±0,35 мм

  • Выключатели с ручным дистанционным приводом
    Выключатели с ручным дистанционным приводом Выключатели с ручным дистанционным приводом

    а - горизонтальная ось ручного привода; б - вертикальная ось выключателя; в - горизонтальная ось выключателя; г - вертикальная ось привода

    1 - выключатель; 2 - рычаг ручного привода; 3 - ручной привод; 4 - рукоятка ручного привода

  • а - вертикальная ось выключателя; б - горизонтальная ось выключателя;

    1 - выключатель; 2 - соединитель; 3 - привод электромагнитный; 4 - основание; 5 - дверь распределительного устройства; 6 - винты; 7 - палец; 8 - гнездовой разъем

  • а- горизонтальная ось выключателя; б- вертикальная ось выключателя; в- ось вращения двери распределительного устройства;

    1- выключатель;2- дверь распределительного устройства; 3- привод ручной дистанционный; 4- соединитель; 5- привод электромагнитный; 6- основание; 7- упор

    Штрихпунктирными линиями показано "Контрольное" положение выключателя

  • Выдвижное исполнение с электромагнитным приводом
     Выдвижное исполнение с электромагнитным приводом  Выдвижное исполнение с электромагнитным приводом

    1 - выключатель; 2 - дверь распределительного устройства; 4 - соединитель; 5 - привод электромагнитный

    Штрихпунктирными линиями показано "Контрольное" положение выключателя

Независимый расцепитель и вспомогательные контакты

Варианты установки

Свободные контакты Независимый расцепитель
- -
+ +
+ -
- +


Выключатели с тепловыми и электромагнитными максимальными расцепителями тока
Номинальный ток выключателя In, А1) 250 400
Номинальное напряжение Ue, В Переменного тока 380, 660
Постоянного тока до 220
Частота, Гц 50, 60
Номинальный ток теплового максимального расцепителя тока, А 16 20 25 31,5 40 50 63 803) 1003) 1253) 1603) 2003) 2503) 3203) 4003)
Уставки электромагнитного максимального расцепителя тока Ii, А, в цепи Переменного тока 250 300 400 400 500 750 1000 1250 1500 2000 2500 3000 3200 4000
Постоянного тока - 800 1000 1250 1500 2000 2500
Номинальная предельная наибольшая отключающая способность Icu, кА, при напряжении ~380 В 3 6 20
~660 В 3 4 10
-220 В - 40
Категория применения А
Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu 100 75
Износостойкость, циклов ВО Общая для выключателей с ручным приводом 16000 10000
с электромагнитным приводом 10000
Под нагрузкой 6000 40002)

1) Максимальный номинальный ток для данного габарита. Номинальный ток выключателя определяется номинальным током теплового максимального расцепителя тока.

2) При 660 В переменного тока - 2000 циклов ВО

3) По согласованию с заказчиком для отмеченных номинальных токов могут быть установлены другие значения уставок по току срабатывания электромагнитных расцепителей тока. Величина уставки по току срабатывания должна выбираться из ряда уставок, представленных в таблице. Этот ряд, для любого значения номинального тока, начинается с 750 А для переменного тока, 800 А постоянного тока, и заканчивается уставкой, предусмотренной в таблице для последующего (за выбранным) номинального тока



Выключатели с электромагнитными максимальными расцепителями тока

Номинальный ток выключателя In, А 80 250 400
Номинальное напряжение Ue, В Переменного тока 380, 660
Постоянного тока до 220
Частота, Гц 50, 60
Уставки электромагнитного максимального расцепителя тока Ii, А, в цепи Переменного тока 250, 300, 400, 500, 630 750,1000, 1250, 1500, 2000, 2500, 3000, 32001), 40001)
Постоянного тока 250, 300, 400, 500, 630 800, 1000, 1250, 20001), 25001)
Номинальная предельная наибольшая отключающая способность Icu, кА, при напряжении ~380 В 3 20
~660 В 3 10
-220 В 8 40
Категория применения А
Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu 100 75
Износостойкость, циклов ВО Общая для выключателей С ручным приводом 16000
С электромагнитным приводом 10000
Под нагрузкой 6000 40002)

1) Только для выключателей с номинальным током 400 А

2) При 660 В переменного тока - 2000 циклов ВО

Автоматические выключатели типа ВА04-36, ВА04-36Ф, ВА06-36. Серийный выпуск.
Соответствуют требованиям ТР ТС 004/2011 " О безопасности низковольтного оборудования"
Сертификат № ТС RU C-RU.АЯ52.B.00122
Срок действия с 15.11.2018 по 14.11.2023



Декларация о соответствии автоматического выключателя серии ВА04-36 требованиям Технического регламента Евразийского экономического союза ТР ЕАЭС 037/2016 "Об ограничении применения опасных веществ в изделиях электроники и радиоэлектроники".

Срок действия с 18.02.2020 до 17.02.2025



Материал присоединяемых проводников S, мм S1, мм
медь 2-11 2-5,5
алюминий

1 - вывод выключателя; 2 - присоединяемые проводники - шины (под два болта) или кабельные наконечники (под один болт); 3 - шайба пружинная (для медных) или тарельчатая (для алюминиевых) проводников 2.

1 - выключатель; 2 - вывод выключателя; 3 - присоединяемый проводник; 4 - переходная шина

1 - выключатель; 3 - присоединяемый проводник; 7 - зажим одногнездный

1 - выключатель; 3 - присоединяемый проводник; 8 - зажим двухгнездный

Номинальный ток, А до 250 320 400
А 19,5 22,5 22,5
Б 21 21 24,5

1-выключатель; 2 - вывод выключателя; 3 - присоединяемый проводник; 4 - болт; 5 - шайба пружинная (тарельчатая); 6 - шайба

1 - выключатель; 2 - панель; 3 - шпилька длинная; 4 - труба токоведущая длинная; 5 - труба изолирующая длинная; 6 - присоединяемый проводник; 7 - шпилька короткая; 8 - гайка М10; 9 - шайба пружинная (или пружина тарельчатая); 10 - шайба 10; 11- труба токоведущая короткая; 12 - труба изолирующая короткая; 13 - вывод выключателя; 14 - крышка зажимов; 15 - заглушка.

При присоединении алюминиевых проводников в место шайб Б устанавливаются пружины тарельчатые
