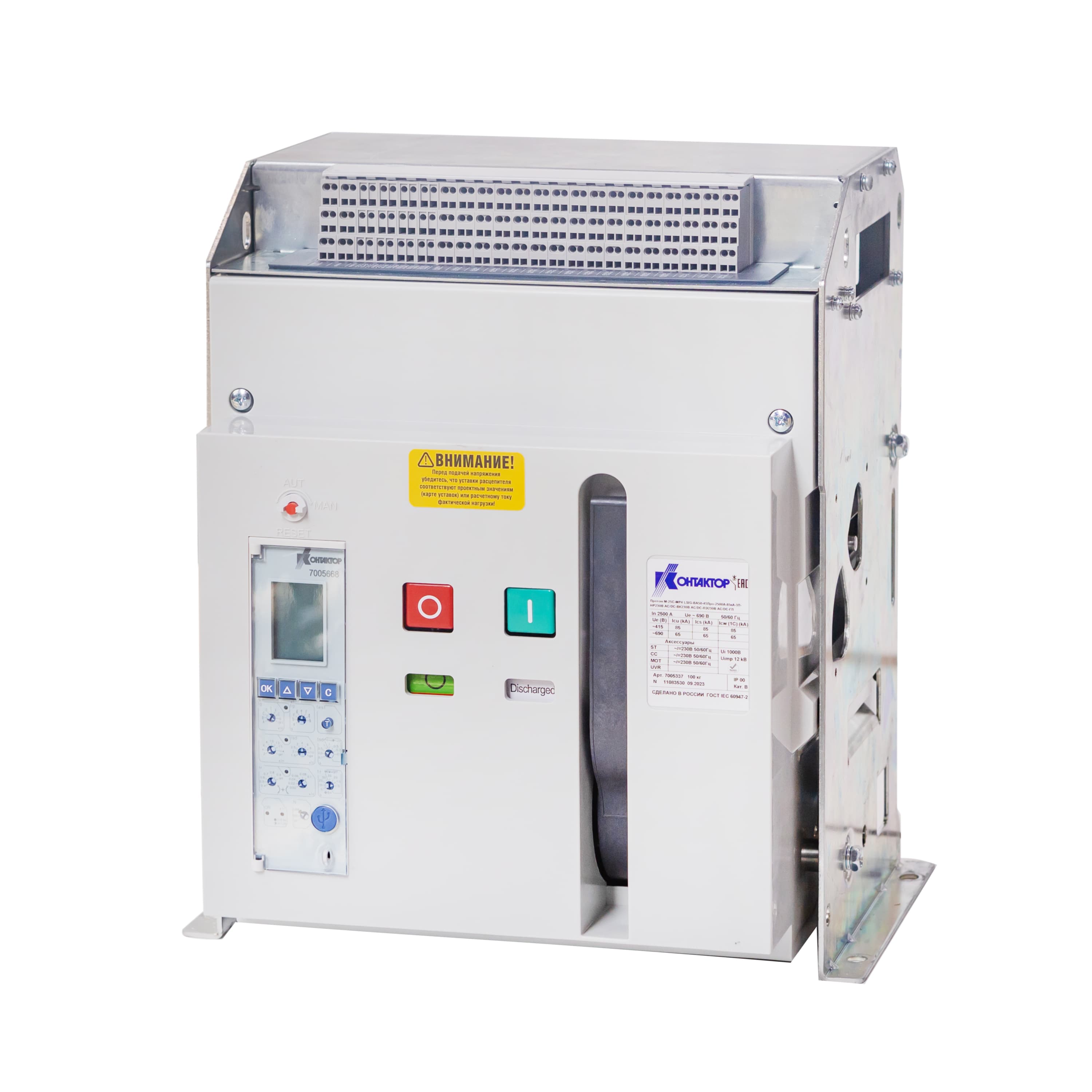

Выключатель автоматический Протон М-25С-МР4 LSI-ВА50-45Про-2000А-85кА-3П-ГП 7005196



Воздушные автоматические выключатели нового поколения серии «Протон М» являются продолжением известной на российском рынке серии «Протон» (ВА50-45Про) на токи от 630 до 2500 А cтационарного и выкатного исполнения.

Серия «Протон М» имеет улучшенные характеристики, максимально удовлетворяющие требованиям современных проектов. Адаптивный подход к формированию комплектации автоматического выключателя на этапе размещения заказа позволяет легко и быстро подобрать необходимые параметры защиты под ваши требования. Стандартные электронные расцепители МР4, а также расцепители МР6 с функциями измерения токов, активной, реактивной и полной мощности, наглядного графического отображения мгновенных, максимальных и средних значений параметров сети, обмена данными по сети Modbus и логической селективности – всё это позволяет организовать защиту, соответствующую самым высоким требованиям.

Основные характеристики:

  • Три типоразмера: Протон М 25.
  • Диапазон номинальных токов:
    • от 630 до 2500 А для Протон М 25
  • Значения номинальной предельной наибольшей отключающей способности Ics=100%Icu:
    • 85 кА для Протон М 25
  • Электронные расцепители с дисплеем: стандартные MP4 (тип LSI и LSIG) и MP6 с расширенным функционалом (тип LSI и LSIG). Функция передачи данных по протоколу Modbus во всех вариантах расцепителей.
  • Стационарное и выкатное исполнение.
  • Количество полюсов: 3.
  • Стандартный комплект поставки: автоматический выключатель выкатного или стационарного исполнения с электронным расцепителем, внешний блок питания электронного расцепителя, клеммы для присоединения шин, межполюсные перегородки, уплотнитель двери (рамка) IP40.
  • Дополнительные аксессуары (сборочные единицы — электрические и монтажные аксессуары) заказываются отдельным артикулом. Установка аксессуаров производится только на заводе.
  • Автоматический выключатель поставляется в готовом к установке виде с предустановленными аксессуарами согласно спецификации заказа, в комплекте также идут паспорт и инструкция по эксплуатации по ЕСКД.
  • Температура эксплуатации: от −25 до +60 ºС.
  • Гарантия на автоматический выключатель и аксессуары 5 лет.
  • Сделано в России.



Основные преимущества

  • Заказ комплектации выключателя по опросному листу — гибкость выбора для клиента, без переплат за ненужные аксессуары.
  • Широкий функционал защиты даже в самой базовой комплектации (LSI или LSIG).
  • Стандартные электронные расцепители МР4 с функцией измерения базовых параметров (I, U, P), а также расцепители с расширенным функционалом МР6 с измерениями токов, активной, реактивной и полной мощности, наглядным графическим отображением мгновенных, максимальных и средних значений параметров сети, обменом данных по сети Modbus и логической селективностью в обоих версиях МР4 и МР6. ЖК-дисплей во всех версиях, меню настройки на русском языке.
  • Максимально функциональная базовая комплектация, конструктивные элементы которой упрощают сборку и дальнейшее обслуживание НКУ. Ключевые функциональные элементы устанавливаются и настраиваются на производстве бесплатно — гарантия качества и соответствие заявленным характеристикам.
  • Компактные габариты, простота монтажа, надёжность конструкции, премиальные материалы — всё соответствует стандартам производства самых современных типов НКУ.
  • Универсальные электрические и механические аксессуары (включающая катушка, независимый расцепитель, расцепитель минимального напряжения, а также устройства для блокировки и механической взаимоблокировки) облегчают выбор и оптимизируют складские запасы.
  • Адаптируемость к различным конфигурациям шин в распределительном щите.
  • Для реализации автоматического переключения цепей нагрузки от одного источника к другому предусмотрена система взаимной механической блокировки тросами для устройств в различных конфигурациях и установленных по вертикали или по горизонтали относительно друг друга.
  • Повышенная надежность конструкции аппарата Ics=100%Icu. Проверено в собственном Испытательном центре электрооборудования.
  • Соответствуют стандартам ТР ТС 004/2011, ТР ТС 020/2011, ТР ЕАЭС 037/2016 RoHS, ГОСТ IEC 60947‑2.
  • Полная сопроводительная и техническая документация в соответствии с ГОСТ.
  • 2D и 3D-модели для САПР. База ETIM-параметров.
  • Программа поддержки и сопровождения проектов, полная техническая и сервисная поддержка от завода. Обучения ИТС, конструкторов, монтажников, эксплуатационников в собственном учебном центре. Шефмонтаж, платные и бесплатные сервисные услуги.
  • Сделано в России. Многолетний опыт разработки и производства на собственной современной площадке в г. Ульяновск по мировым и российским стандартам качества и менеджмента производства.
  • Выкатное исполнение 3П-4П
    Выкатное исполнение 3П-4П Выкатное исполнение 3П-4П
  • Cтационарное исполнение 3П-4П
    Cтационарное исполнение 3П-4П Cтационарное исполнение 3П-4П
Уплотнитель двери IP40
Уплотнитель двери IP40
Арт. 7005653 и 7005655

Уплотнитель двери IP40

Назначение: Монтируется на двери шкафа и обеспечивает степень защиты IP40.

Способ поставки: входит в базовый комплект поставки.

При необходимости доступен для отдельного заказа.



Межполюсные перегородки
Межполюсные перегородки
Арт. 7005656…7005659

Межполюсные перегородки

Назначение: для повышения прочности изоляции между фазами и предотвращения коротких замыканий, вызванных посторонними предметами.

Тип: для стационарной версии

Способ поставки: входят в базовый комплект поставки.

При необходимости доступны для отдельного заказа.



Моторный привод для Протон М 25
Моторный привод для Протон М 25
Арт. 7005677…7005679

Моторный привод для Протон М 25

Назначение: предназначен для взвода пружины автоматического выключателя.

После цикла В-О электродвигательный привод автоматически осуществляет повторный взвод пружины.

Номинальное рабочее напряжение (Us): 230 В перем. тока/пост. тока

Характеристики: штатный режим работы в диапазоне напряжений (85-110 %) Us

Режим работы: повторно-кратковременный режим

Способ поставки: опционально



Моторный привод для Протон М 40
Моторный привод для Протон М 40
Арт. 7005680…7005682

Моторный привод для Протон М 40

Назначение: предназначен для взвода пружины автоматического выключателя.

После цикла В-О электродвигательный привод автоматически осуществляет повторный взвод пружины.

Номинальное рабочее напряжение (Us): 110 В пост тока; 230 В перем. тока/пост. тока; 400 В перем. тока

Характеристики: штатный режим работы в диапазоне напряжений (85-110 %) Us

Режим работы: повторно-кратковременный режим

Способ поставки: опционально



Моторный привод для Протон М 63
Моторный привод для Протон М 63
Арт. 7005660…7005662

Моторный привод для Протон М 63

Назначение: предназначен для взвода пружины автоматического выключателя.

После цикла В-О электродвигательный привод автоматически осуществляет повторный взвод пружины.

Номинальное рабочее напряжение (Us): 400 В перем. тока

Характеристики: штатный режим работы в диапазоне напряжений (85-110 %) Us

Режим работы: повторно-кратковременный режим

Способ поставки: опционально



Включающая катушка
Включающая катушка
Арт. 7005669...7005671

Включающая катушка

Назначение: дистанционное включение автоматического выключателя

Номинальное рабочее напряжение (Us): 230 В перем./пост. тока; 400 В перем. тока; 110 В пост. тока

Характеристики: размыкающий электромагнит размыкает автоматический выключатель при подаче на него напряжения (70-110 %) Us

Режим работы: повторно-кратковременный режим, время срабатывания 30 мс

Способ поставки: опционально



Независимый расцепитель
Независимый расцепитель
Арт. 7005673…7005675

Независимый расцепитель

Назначение: дистанционное отключение автоматического выключателя

Номинальное рабочее напряжение (Us): 230 В перем./пост. тока; 400 В перем. тока; 110 В пост. тока

Характеристики: размыкающий электромагнит размыкает автоматический выключатель при подаче на него напряжения (70-110 %) Us

Режим работы: повторно-кратковременный режим, время срабатывания 30 мс

Способ поставки: опционально



Модуль внешнего питания расцепителя
Модуль внешнего питания расцепителя
Арт. 7005683 и 7005684

Модуль внешнего питания расцепителя

Назначение: обеспечивает питание электронного расцепителя автоматического выключателя

Номинальное рабочее напряжение (Us): 230 В перем./пост. тока, 110 В пост. тока; 400 В перем. тока;

Характеристики: рабочее напряжение (110%~85%) Us

Способ монтажа: на din рейке 35 мм или на монтажное основание

Способ поставки: входит в базовый комплект поставки.

Доступен для отдельного заказа если дополнительно необходим.

Примечание: при подключении питания на клеммы автоматического выключателя необходимо соблюдать полярность!

Для питания электронного расцепителя Протон М необходимо использовать только штатный внешний модуль питания!

Поставляется в комплекте поставки.
Доступен для заказа, как запасная часть.



Расцепитель минимального напряжения
Расцепитель минимального напряжения
Арт. 7005685 и 7005686

Расцепитель минимального напряжения

Назначение: предназначен для защиты потребителей от пониженного напряжения

Номинальное рабочее напряжение (Us): 230 В перем. тока

Тип: Мгновенное срабатывание, задержка срабатывания

Характеристики: нормальный режим работы при (100%~85%)Ue - аппарат замкнут. При (70%~35%)Ue - аппарат размыкается. При ≤ 35 % Ue или резком падении замкнутый автоматический выключатель мгновенно размыкается, разомкнутый автоматический выключатель не включается до возврата питающего напряжения к нормальному значению.

Режим работы: длительный режим работы

Способ поставки: опционально



Расцепитель минимального напряжения с задержкой 0,3-5с.
Расцепитель минимального напряжения с задержкой 0,3-5с.
Арт. 7005687 и 7005688

Расцепитель минимального напряжения с задержкой 0,3-5с.

Назначение: предназначен для защиты потребителей от пониженного напряжения

Номинальное рабочее напряжение (Us): 230 В перем. тока; 400 В перем. тока

Тип: с регулируемой задержкой срабатывания от 0,3 до 5 сек. Точность +/- 10%.

Характеристики: нормальный режим работы при (100%~85%)Ue - аппарат замкнут. При (70%~35%)Ue - аппарат размыкается. При ≤ 35 % Ue или резком падении замкнутый автоматический выключатель мгновенно размыкается, разомкнутый автоматический выключатель не включается до возврата питающего напряжения к нормальному значению.

Режим работы: длительный режим работы

Способ поставки: опционально



Устройство для механической взаимоблокировки 2х аппаратов
Устройство для механической взаимоблокировки 2х аппаратов
Арт. 7005689

Устройство для механической взаимоблокировки 2х аппаратов

Способ монтажа: механизм блокировки устанавливается на правой боковой панели автоматического выключателя, стальные тросы могут присоединяться вертикально или горизонтально.

Назначение: взаимный контроль размыкания и замыкания автоматических

выключателей, вместе блокируются два или три выключателя.

Тип: блокировка между двумя аппаратами

Способ поставки: опционально



Устройство для механической взаимоблокировки 3х аппаратов
Устройство для механической взаимоблокировки 3х аппаратов
Арт. 7005690 и 7005691

Устройство для механической взаимоблокировки 3х аппаратов

Способ монтажа: механизм блокировки устанавливается на правой боковой панели автоматического выключателя, стальные тросы могут присоединяться вертикально или горизонтально.

Назначение: взаимный контроль размыкания и замыкания автоматических

выключателей, вместе блокируются два или три выключателя.

Тип: блокировка между двумя аппаратами

Способ поставки: опционально



Устройство для блокировки положения «отключено»
Устройство для блокировки положения «отключено»
Арт. 7005692…7005696

Устройство для блокировки положения «отключено»

Назначение: замок блокирует автоматический выключатель в разомкнутом положении. В заблокированном состоянии выключатель не может быть замкнут.

Тип: 1 автоматический выключателей с 1 замком и 1 ключом; 2 автоматических выключателя с 2 замками и 1 ключом; 3 автоматических выключателя с 3 замками и 2 ключами; 5 автоматических выключателей с 5 замками и 3 ключами;

Порядок работы: для блокировки сначала вручную нажать и удерживать красную кнопку размыкания, затем повернуть ключ на 90 градусов против часовой стрелки до вертикального положения, чтобы заблокировать кнопку размыкания, после чего ключ можно извлечь. Выполнить замыкание аппарата с включенной блокировкой невозможно.

Способ поставки: опционально



Релейный модуль
Релейный модуль
Арт. 7005676

Релейный модуль

Назначение: устройство представляет собой интерфейс управления и сигнализации автоматического выключателя. Используется совместно с внешним модулем питания для реализации функции дистанционного управления.

Форма и монтажные размеры такие же, как у модуля внешнего питания расцепителя.

Допустимый ток на контактах: 250 В перем. тока, 10 A; 28 В пост. тока, 10 A.

Способ поставки: Опционально



Устройство для блокировки кнопок навесным замком
Устройство для блокировки кнопок навесным замком
Арт. 7005700

Устройство для блокировки кнопок навесным замком

Назначение: блокирует доступ к кнопкам ВКЛ. и ОТКЛ. автоматического выключателя

Тип замка: навесной. Максимальный диаметр дужки замка 8 мм (замок не входит в комплект поставки)

Способ поставки: опционально



Изделие Протон М 25
Соответствие стандартам МЭК 60947-2
Типоразмер 2500
Номинальный ток In, А 2000
Количество полюсов
Номинальное рабочее напряжение Ue при 50/60 Гц, В ~ 415; ~ 690
Номинальное напряжение изоляции Ui, В 1000
Номинальное импульсное выдерживаемое напряжение Uimp, кВ 12
Способ монтажа Стационарный
Номинальная наибольшая отключающая способность Icu, кА ~ 415 В (50/60 Гц) 85
~ 690 В (50/60 Гц) 65
Номинальная рабочая отключающая способность lcs, % Icu ~ 415 В (50/60 Гц) 100%
~ 690 В (50/60 Гц) 100%
Номинальный кратковременно выдерживаемый ток Icw (кА) в течение 1 с ~ 415 В (50/60 Гц) 85
~ 690 В (50/60 Гц) 65
Категория применения B
Электронный расцепитель LSI MP4; MP6
ЖК-дисплей Да
Опция связи Modbus Да
Возможность дистанционного управления Да
Пригодность к разъединению Да
Механическая взаимоблокировка Между 2 аппаратами Да
Между 3 аппаратами Да
Износостойкость, количество коммутационных циклов Механическая 15 000
Электрическая 8000
Габаритные размеры ШхВхГ, мм 3П стационарный 368x416x292
Масса, кг 3П стационарный 60

Автоматические выключатели ВА50-45Про серии «Протон М», типоразмеры 16, 25, 40, соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Сертификат №ЕАЭС RU C-RU.ME77.B.01279/23
Срок действия с 17.10.2023 по 16.10.2028.



Автоматические выключатели ВА50-45Про серии «Протон М», типоразмер 63, соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Сертификат №ЕАЭС RU C-RU.МЕ77.В.01285/23
Срок действия с 16.11.2023 по 15.11.2028.



Декларация о соответствии автоматических выключателей ВА50-45Про серии «Протон М», а также комплектующих к ним требованиям технического регламента Евразийского экономического союза ТР ЕАЭС 037/216 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».



Тип присоединения указывается при заполнении опросного листа. Клеммы входят в заводскую комплектацию автоматического выключателя.
Номинальный ток 630 — 2500 А.

Тип присоединения указывается при заполнении опросного листа. Клеммы входят в заводскую комплектацию автоматического выключателя.
Номинальный ток 630 — 2500 А.

Тип присоединения указывается при заполнении опросного листа. Клеммы входят в заводскую комплектацию автоматического выключателя.
Номинальный ток 630 — 2500 А. Подключение по умолчанию для автоматического выключателя с номиналом 4000 А.

Тип присоединения указывается при заполнении опросного листа. Клеммы входят в заводскую комплектацию автоматического выключателя.
Номинальный ток 3200 А.

Тип присоединения указывается при заполнении опросного листа. Клеммы входят в заводскую комплектацию автоматического выключателя.
Номинальный ток 630 — 2500 А.

Тип присоединения указывается при заполнении опросного листа. Клеммы входят в заводскую комплектацию автоматического выключателя.
Номинальный ток 3200 А.

Тип присоединения указывается при заполнении опросного листа. Клеммы входят в заводскую комплектацию автоматического выключателя.
Подключение по умолчанию для автоматического выключателя с номинальным током 6300 А. Доступно для автоматического выключателя номиналом 5000 А.

Тип присоединения указывается при заполнении опросного листа. Клеммы входят в заводскую комплектацию автоматического выключателя.
Номинальный ток 5000 А.
