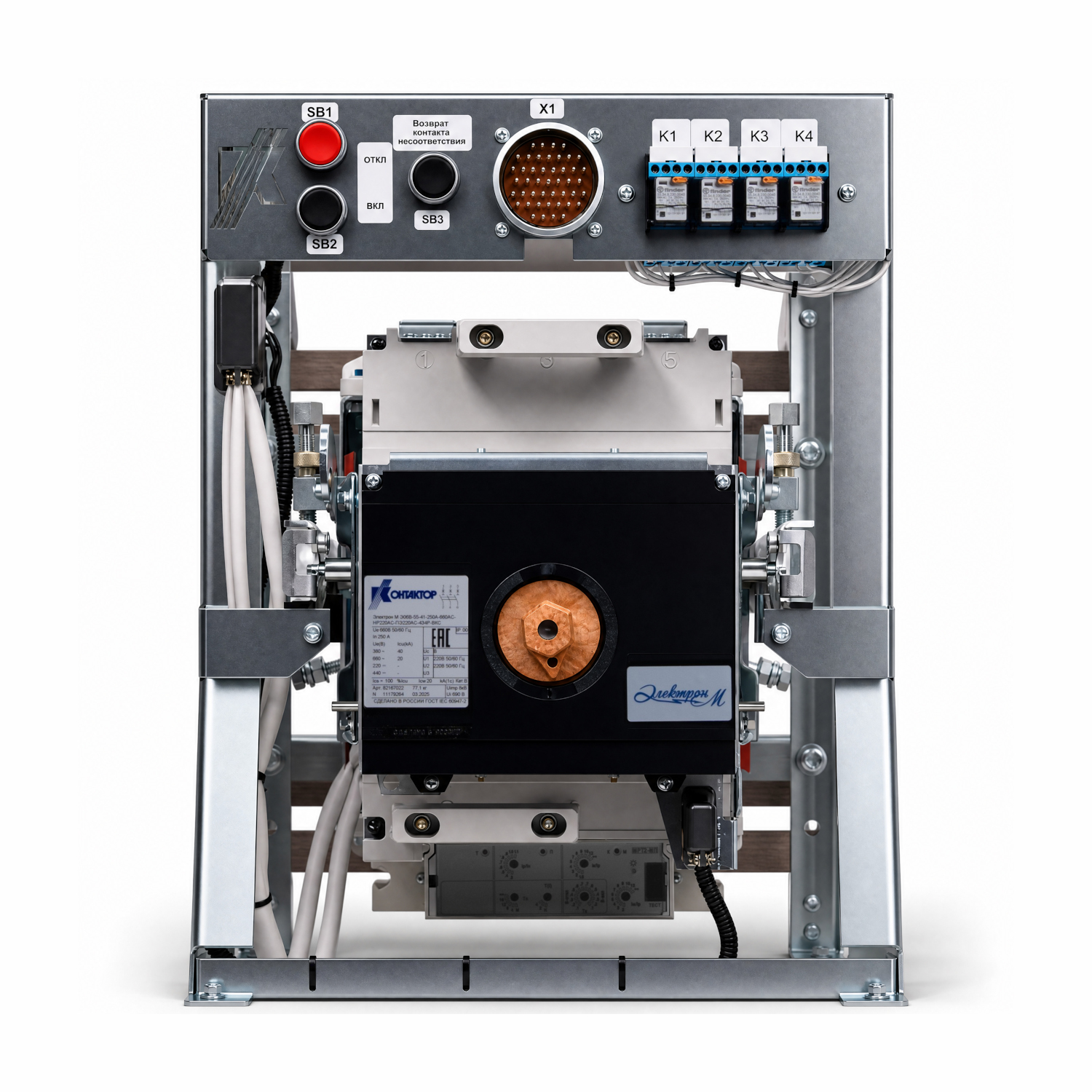

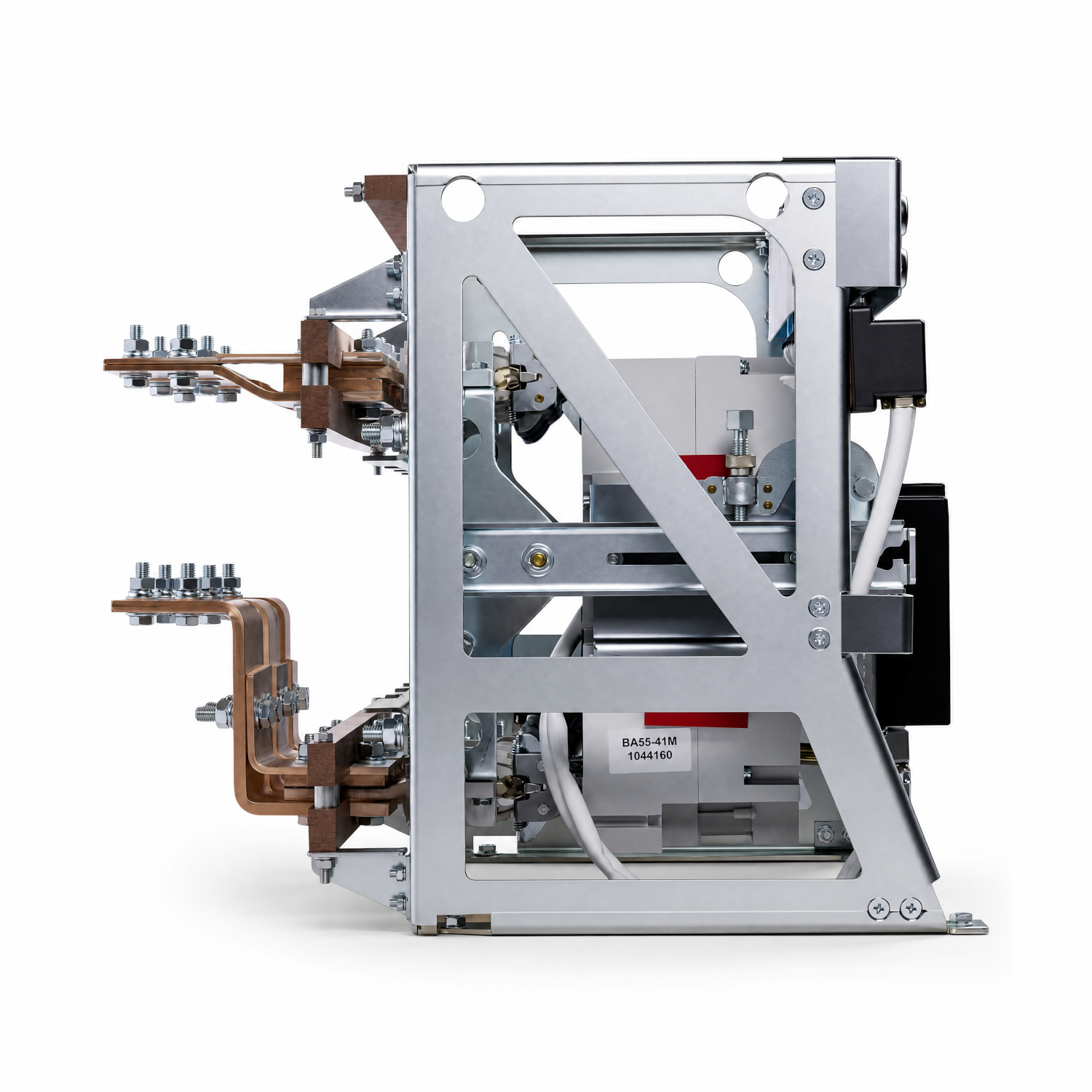

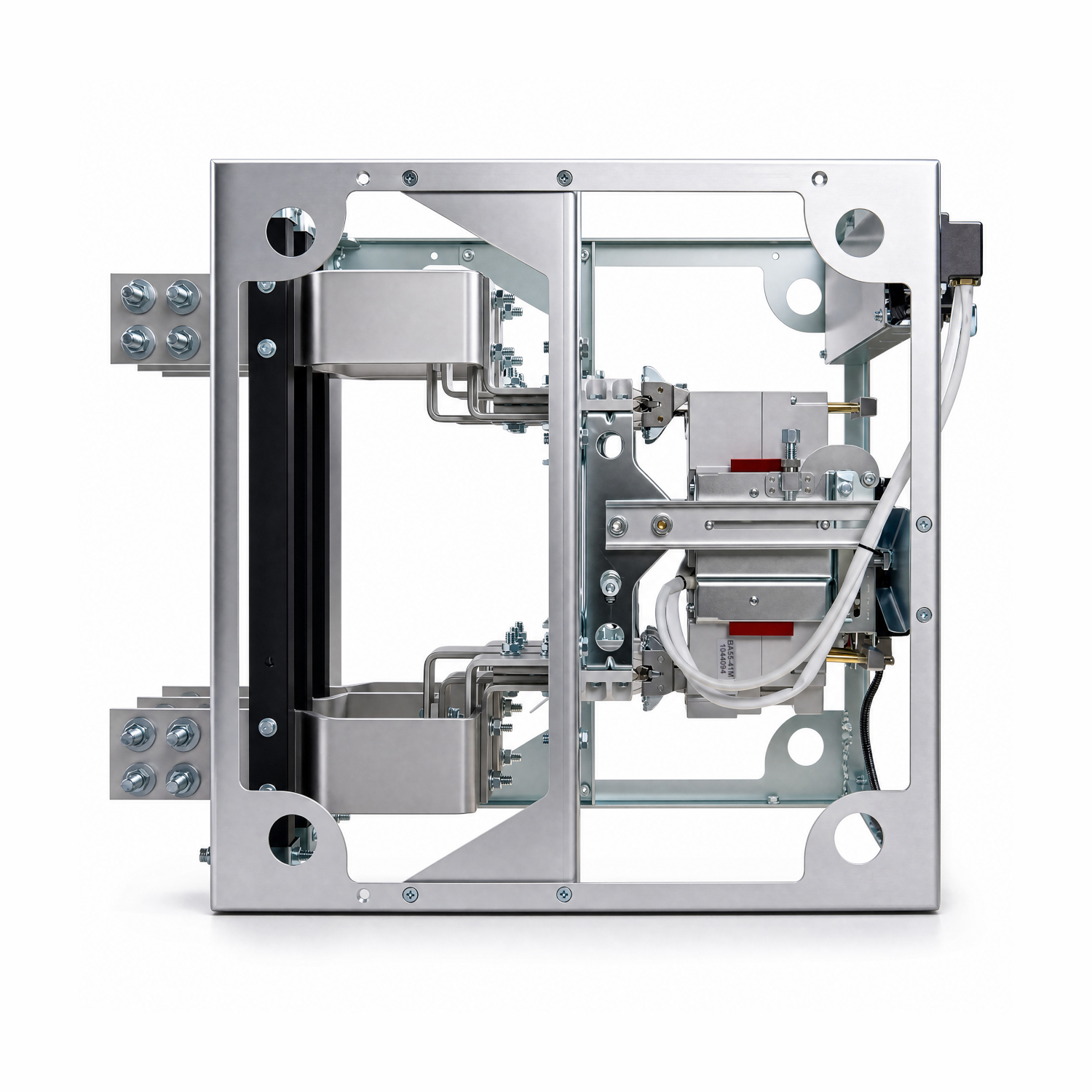

Автоматические выключатели серии «Электрон М» - доступное и надежное решение для модернизации действующих электроустановок. Спроектирован с целью замены уникальных исторических воздушных выключателей серии «Электрон», производимых на АО «Контактор» до 2016 года.

Аппарат серии «Электрон М» заменяет более 2300 исполнений серии «Электрон».

Является собственной разработкой конструкторского бюро ульяновского завода с производством полного цикла. Прошел квалификационные и сертификационные испытания в аккредитованном Испытательном центре электрооборудования (ИЦЭО). Соответствует требованиям, установленными в конструкторской документации с техническими условиями (ТУ).

Электрон М

Простое и надежное решение на токи до 1600 А для текущего низковольтного устройства с незначительными модификациями или вообще без изменений. Незаменим при решениях для постоянного тока.

Электрон Про

Надежное и функциональное решение на токи до 4000 А для текущего низковольтного устройства, допускающее как работу без изменений, так и проведение работ по глубокой модификации управления за счет дополнительного функционального оснащения. Имеет большую предельную коммутационную способность и механический ресурс.

РУКОВОДСТВО ПО ВЫБОРУ

В серии «Электрон М» мы предлагаем Вам замену выключателей до 1600 А выдвижного исполнения

3 простых шага для замены:

1. Посмотрите артикул на табличке смонтированного выключателя «Электрон» (в правом верхнем углу)
2. Проверьте род тока независимого расцепится (перемененный или постоянный)
3. Укажите в заявке на заказ артикул с таблички (и, в случае, если стоит независимый расцепитель на постоянный ток, то добавь к артикулу букву “D” как DC)
Пример: в приведенной информационной табличке артикул Электрона: 84157022, независимый расцепитель на 220В переменного тока. Если бы на этой табличке независимый расцепитель был 48В постоянного тока, то артикул необходимо запросить 84157022D.

Если у Вас остались сомнения, то можно:

1. Прислать письмо с фото информационной таблички.
2. Заполнить и прислать опросный лист.
3. Выбрать артикул из файла Excel в приложении и отравить заявку на конкретный артикул. Выбрать
Заявку следует направить региональному технико-коммерческому представителю АО «Контактор».

Руководство по выбору

Типоразмер

Номинальный ток , А

Номинальное напряжение , В

Наличие электронного расцепителя

Напряжение независимого расцепителя , В

Напряжение электромагнитного привода , B

Сбросить параметры

icon Выберите все параметры

Артикул: L250D-0408

Скачать PDF Найти дистрибьютора рядом

Где купить

Задать вопрос специалисту

Сертифицированное комплексное решение для замены автоматических выключателей серии «Электрон»

Артикулы «Электрон М» соответствуют каталожным номерам серии «Электрон», поставлявшихся ранее

Наличие в линейке выключателей постоянного тока

Микропроцессорный блок защиты соответствует современным требованиям электромагнитной совместимости и имеет расширенный набор настроек

Время включения-отключения автоматического привода меньше, чем на всех существующих аналогах

Совместимость со старыми аналоговыми цепями релейной защиты за счет усиленной конструкции вспомогательных контактов (коммутация до 7А)

Вспомогательный контакт сигнализации автоматического отключения входит в базовую комплектацию

Надежное соединение вторичных цепей с помощью разъемов типа ШР и РП

Температура окружающего воздуха при эксплуатации от -50 °С до +40 °С

Техническое решение и товарный знак запатентованы АО «Контактор»

ГАБАРИТНЫЕ ЧЕРТЕЖИ

Электрон М Э06В, 1000А

Электрон М Э16В, до 1000А

Электрон М Э16В, Э25В, 1600А

КРИВЫЕ ОГРАНИЧЕНИЯ ЭНЕРГИИ

Кривые ограничения энергии Электрон М Э06В, Э16В, до 1000А переменного тока

Кривые ограничения энергии Электрон М Э06В, Э16В, до 1000А постоянного тока

Кривые ограничения энергии Электрон М Э16В, Э25В, 1600А переменного тока

Кривые ограничения энергии Электрон М Э16В, Э25В, 1600А постоянного тока

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

Электрическая схема Электрон Э06 до 1000А

Обозначения, принятые в схемах:
S1 – контакт несоответствия (вспомогательный контакт сигнализации автоматического отключения);
SB – внешняя кнопка включения выключателя;
SB1, SB2- выключатель кнопочный электромагнитного привода;
Y1 - независимый расцепитель;
YA - электромагнитный привод.

Цветная маркировка проводников:
Бл - белый натуральный или серый цвет;
Жл - желтый или оранжевый цвет;
Зл - зеленый цвет;
Кч - коричневый цвет;
Кр - красный или розовый цвет;
Сн - синий или голубой цвет;
Чр - черный или фиолетовый цвет.
Примечание – На схемах вспомогательный контакт сигнализации автоматического отключения S1 показан в положении после автоматического отключения.

Электрическая схема Электрон Э16 до 1000А

Обозначения, принятые в схемах:
S1 – контакт несоответствия (вспомогательный контакт сигнализации автоматического отключения);
SB – внешняя кнопка включения выключателя;
SB1, SB2- выключатель кнопочный электромагнитного привода;
Y1 - независимый расцепитель;
YA - электромагнитный привод.

Цветная маркировка проводников:
Бл - белый натуральный или серый цвет;
Жл - желтый или оранжевый цвет;
Зл - зеленый цвет;
Кч - коричневый цвет;
Кр - красный или розовый цвет;
Сн - синий или голубой цвет;
Чр - черный или фиолетовый цвет.
Примечание – На схемах вспомогательный контакт сигнализации автоматического отключения S1 показан в положении после автоматического отключения.

Электрическая схема Электрон Э16 до 1600А

Обозначения, принятые в схемах:
S1 – контакт несоответствия (вспомогательный контакт сигнализации автоматического отключения);
SB – внешняя кнопка включения выключателя;
SB1, SB2- выключатель кнопочный электромагнитного привода;
Y1 - независимый расцепитель;
YA - электромагнитный привод.

Цветная маркировка проводников:
Бл - белый натуральный или серый цвет;
Жл - желтый или оранжевый цвет;
Зл - зеленый цвет;
Кч - коричневый цвет;
Кр - красный или розовый цвет;
Сн - синий или голубой цвет;
Чр - черный или фиолетовый цвет.
Примечание – На схемах вспомогательный контакт сигнализации автоматического отключения S1 показан в положении после автоматического отключения.

Декларация о соответствии автоматических выключателей серии Электрон М требованиям Технического регламента Евразийского экономического союза ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».

Срок действия с 08.12.2022 по 07.12.2027.

Автоматические выключатели Электрон М соответствуют требованиям Технического регламента Таможенного союза «О безопаcности низковольтного оборудования» ТР ТС 004/2011 и Технического регламента таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011.

Сертификат №ЕАЭС RU С-RU.АБ53.В.06398/22

Срок действия 16.12.2022 по 15.12.2027.
